WAX-RX-M矩阵式薄膜压力传感器采集模块
数据采集模块使用视频教程
数据采集模块资料包下载地址
通过百度网盘分享的文件：WAX-RX-M薄膜数据采集模块 链接: https://pan.baidu.com/s/1OeL8Tst5GxOnQsEyi3vOeg?pwd=cju2 提取码: cju2

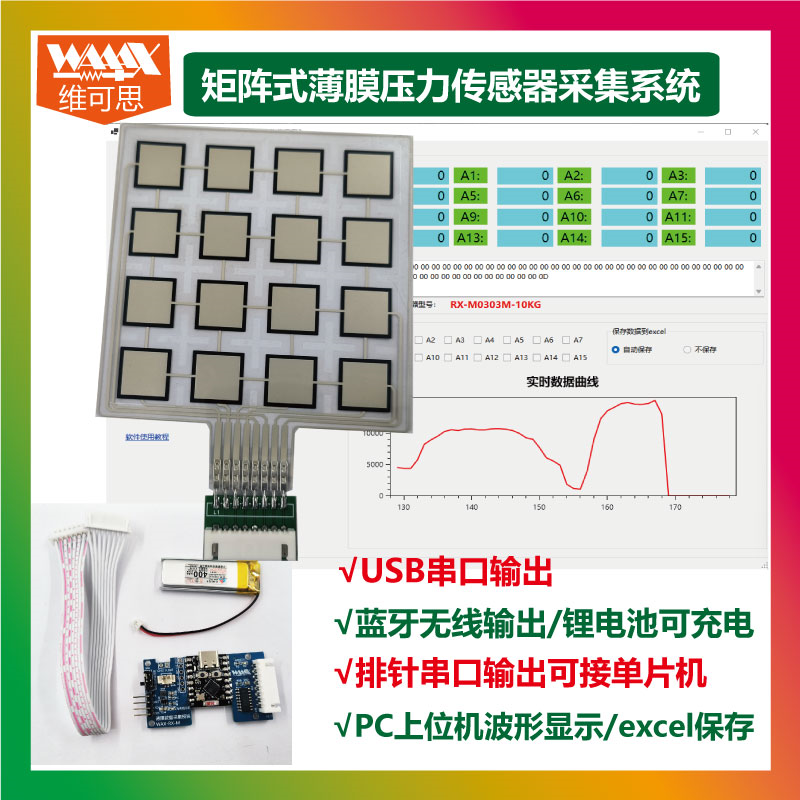

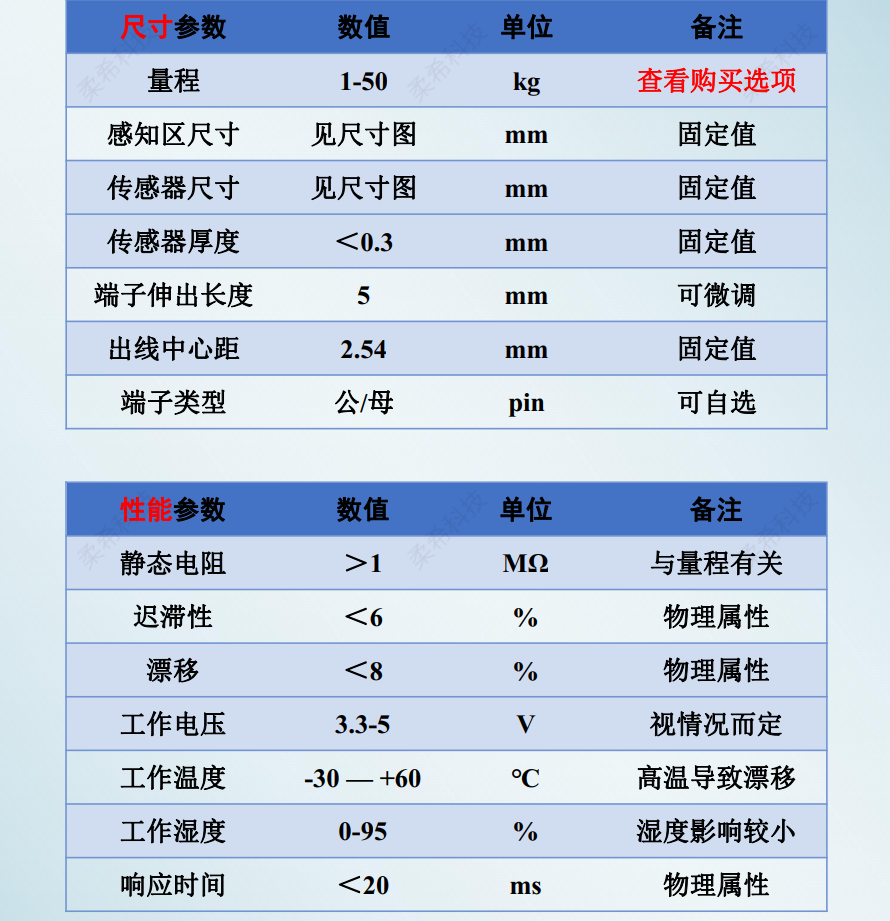

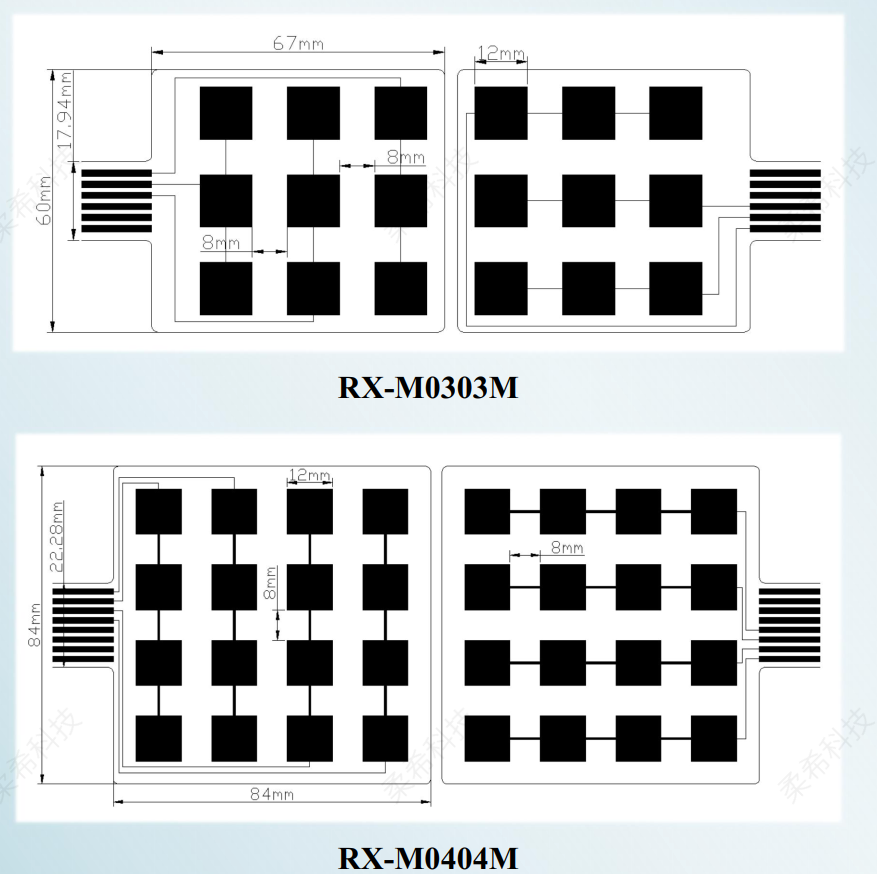

传感器尺寸

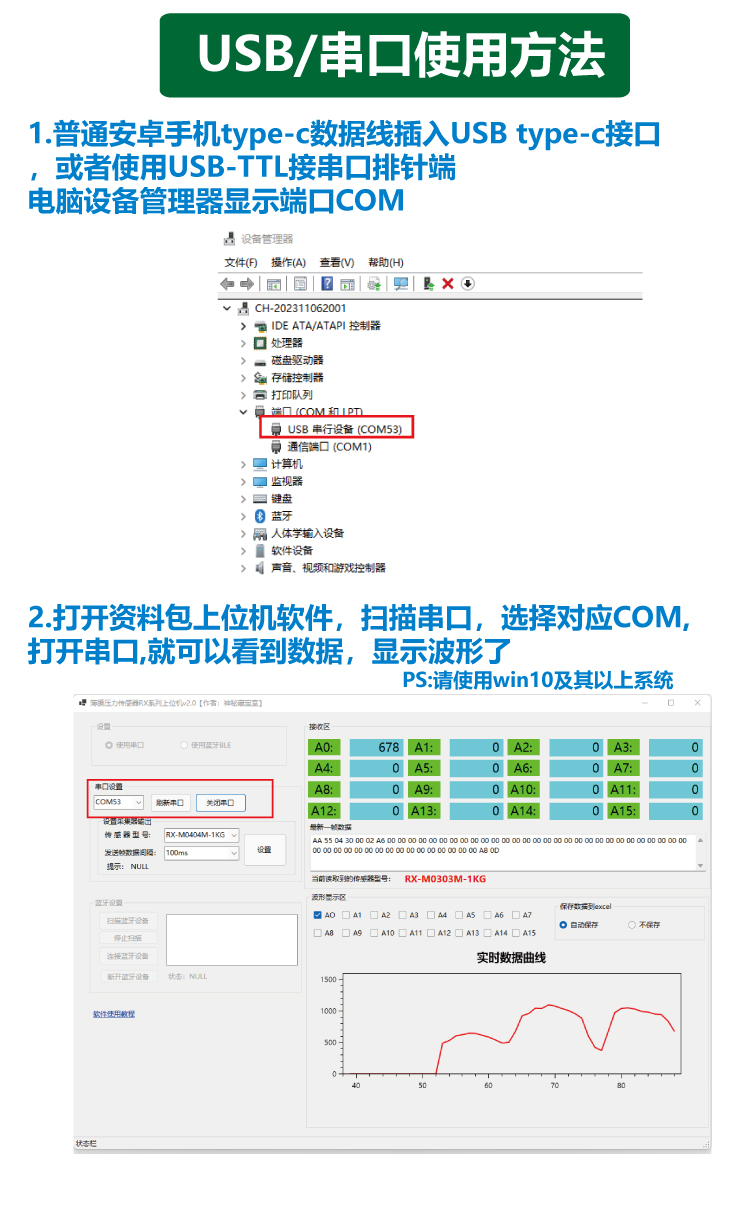

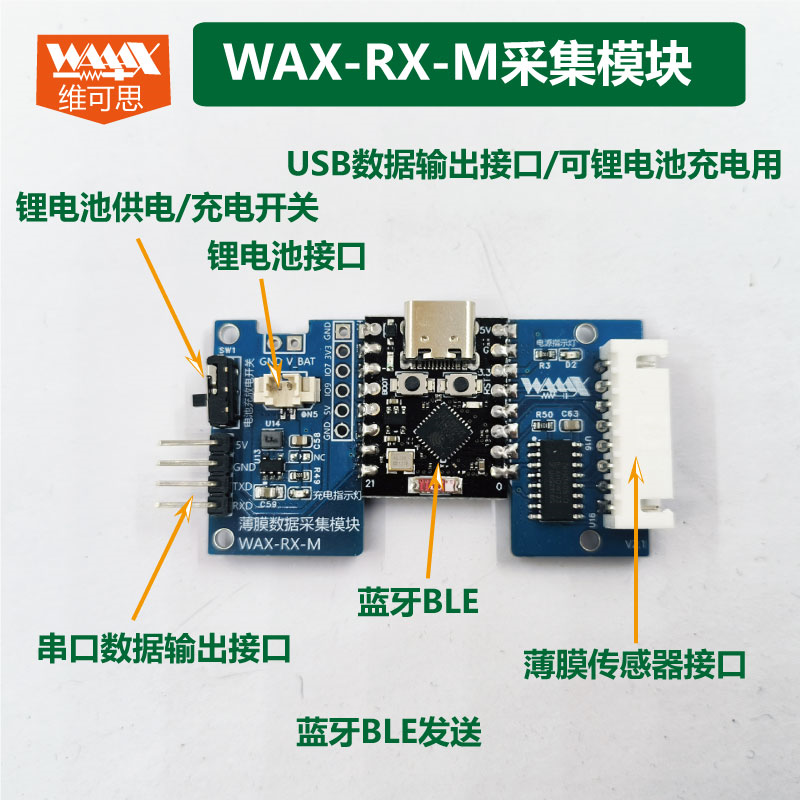

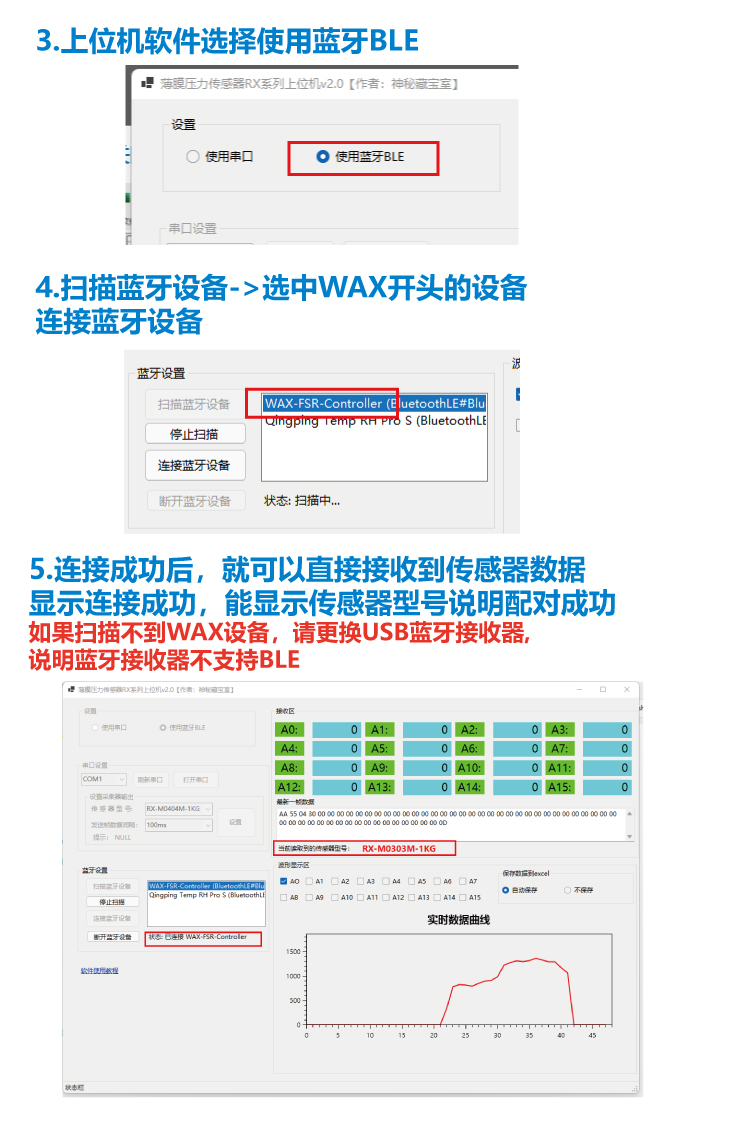

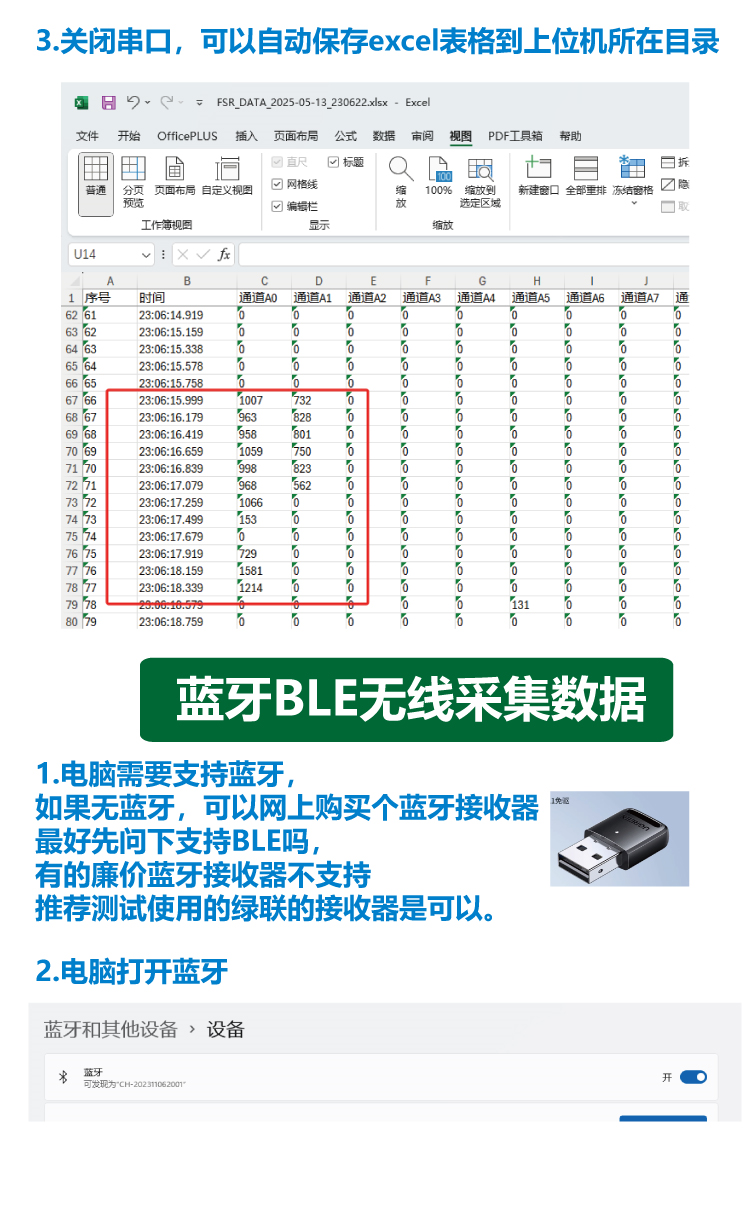

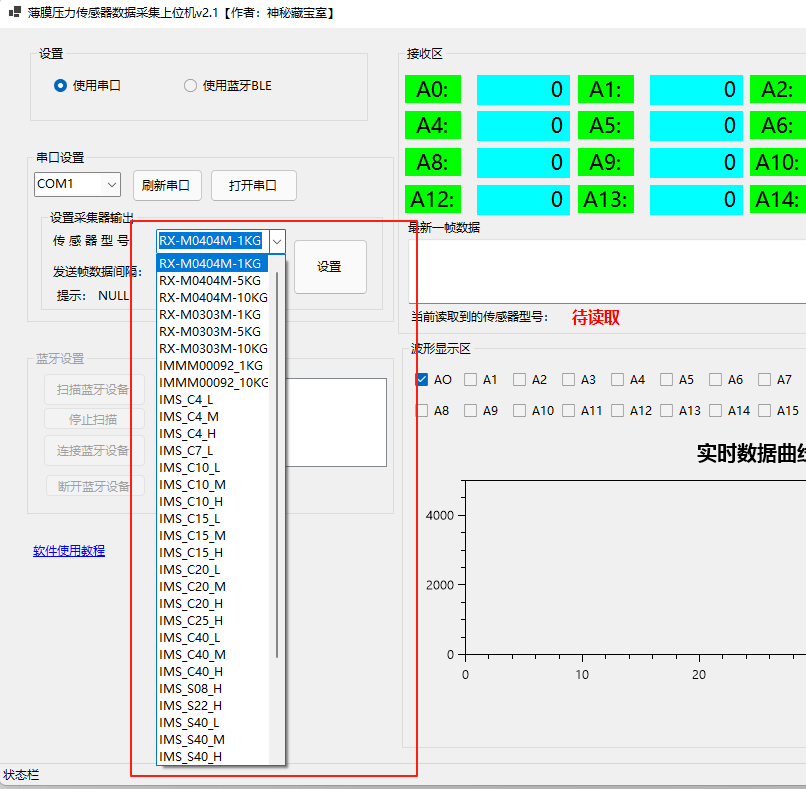

WAX-RX-M数据采集器使用方法
薄膜压力传感器采集器输出协议格式
本采集器蓝牙/USB/排针串口输出协议统一
串口输出协议数据，115200波特率【默认】，8位数据位，1位停止位，无校验。
数据协议
| 字节数 | 字段名称 | 描述 |
|---|---|---|
| 2 | 帧头 | 固定为 0xAA 0x55 作为数据起始标志 |
| 1 | 命令字 | 表示当前选择的不同传感器，例如0x01代表RX-M0404M-1KG传感器 |
| 1 | 数据长度 | 固定为 48（16 个 3字节整数） |
| 48 | 数据区 | 传感器而定数据长度 |
| 1 | 校验码（Checksum） | 校验数据正确性 |
| 1 | 结束符 | 固定 0x0D（回车符） |
帧头
占用2个字节，固定为 0xAA 0x55 作为数据起始标志
命令字
占用1个字节，
0x01 代表当前是RX-M0404M-1KG传感器
0x02 代表当前是RX-M0404M-5KG传感器
0x03 代表当前是RX-M0404M-10KG传感器
0x04 代表当前是RX-M0303M-1KG传感器
0x05 代表当前是RX-M0303M-5KG传感器
0x06 代表当前是RX-M0303M-10KG传感器
...
数据长度
这里只是数据位的长度，并非整个帧长度
0x30：4*4传感器是16组数据，1个传感器数据占用3个字节，总共是16X3=48个字节，16进制是0x30
为了好解析，3*3的传感器也输出48个字节，只不过中间有7X3字节=21个字节填充0不用，具体参考汇总表格
数据区
根据数据长度发送对应长度数据，
比如发送数据是0x01,0x23,0x34…….
代表
0x012334 十六进制数据
=74548 十进制数据
校验码（Checksum）
计算方式：
把所有数据区字节相加（
SUM = byte1 + byte2 + ...）。只取低 8 位（
SUM & 0xFF）。
以下为例程校验换算C 语言实现（Checksum）,这里以6个字节数据为例，实际计算按照实际长度
#include <stdio.h>
#include <stdint.h>
// 计算 8 位校验和（Checksum）
uint8_t checksum_8bit(const uint8_t *data, uint16_t length) {
uint16_t sum = 0; // 16位变量存储总和，防止溢出
for (uint16_t i = 0; i < length; i++) {
sum += data[i]; // 逐字节累加
}
return (uint8_t)(sum & 0xFF); // 取低 8 位
}
int main() {
uint8_t data[] = {0x01, 0x40, 0x00, 0x00, 0x30, 0x39}; // 示例数据
uint8_t checksum = checksum_8bit(data, sizeof(data));
printf("校验和: 0x%02X\n", checksum);
return 0;
}
结束符
固定 0x0D（回车符）
汇总表格
| 字节 | M0404 | M0303 | 介绍 |
|---|---|---|---|
| 1 | AA | AA | 帧头 |
| 2 | 55 | 55 | 帧头 |
| 3 | 01-03 | 04-06 | 代表传感器型号 |
| 4 | 30 | 30 | 数据长度 |
| 5 | 传感器A0高8位 | 传感器A0高8位 | 传感器数据 |
| 6 | 传感器A0中8位 | 传感器A0中8位 | ... |
| 7 | 传感器A0低8位 | 传感器A0低8位 | |
| 8 | 传感器A1高8位 | 传感器A1高8位 | |
| 9 | 传感器A1中8位 | 传感器A1中8位 | |
| 10 | 传感器A1低8位 | 传感器A1低8位 | |
| 11 | 传感器A2高8位 | 传感器A2高8位 | |
| 12 | 传感器A2中8位 | 传感器A2中8位 | |
| 13 | 传感器A2低8位 | 传感器A2低8位 | |
| 14 | 传感器A3高8位 | 00 | |
| 15 | 传感器A3中8位 | 00 | |
| 16 | 传感器A3低8位 | 00 | |
| 17 | 传感器A4高8位 | 传感器A3高8位 | |
| 18 | 传感器A4中8位 | 传感器A3中8位 | |
| 19 | 传感器A4低8位 | 传感器A3低8位 | |
| 20 | 传感器A5高8位 | 传感器A4高8位 | |
| 21 | 传感器A5中8位 | 传感器A4中8位 | |
| 22 | 传感器A5低8位 | 传感器A4低8位 | |
| 23 | 传感器A6高8位 | 传感器A5高8位 | |
| 24 | 传感器A6中8位 | 传感器A5中8位 | |
| 25 | 传感器A6低8位 | 传感器A5低8位 | |
| 26 | 传感器A7高8位 | 00 | |
| 27 | 传感器A7中8位 | 00 | |
| 28 | 传感器A7低8位 | 00 | |
| 29 | 传感器A8高8位 | 传感器A6高8位 | |
| 30 | 传感器A8中8位 | 传感器A6中8位 | |
| 31 | 传感器A8低8位 | 传感器A6低8位 | |
| 32 | 传感器A9高8位 | 传感器A7高8位 | |
| 33 | 传感器A9中8位 | 传感器A7中8位 | |
| 34 | 传感器A9低8位 | 传感器A7低8位 | |
| 35 | 传感器A10高8位 | 传感器A8高8位 | |
| 36 | 传感器A10中8位 | 传感器A8中8位 | |
| 37 | 传感器A10低8位 | 传感器A8低8位 | |
| 38 | 传感器A11高8位 | 00 | |
| 39 | 传感器A11中8位 | 00 | |
| 40 | 传感器A11低8位 | 00 | |
| 41 | 传感器A12高8位 | 00 | |
| 42 | 传感器A12中8位 | 00 | |
| 43 | 传感器A12低8位 | 00 | |
| 44 | 传感器A13高8位 | 00 | |
| 45 | 传感器A13中8位 | 00 | |
| 46 | 传感器A13低8位 | 00 | |
| 47 | 传感器A14高8位 | 00 | |
| 48 | 传感器A14中8位 | 00 | |
| 49 | 传感器A14低8位 | 00 | |
| 50 | 传感器A15高8位 | 00 | |
| 51 | 传感器A15中8位 | 00 | |
| 52 | 传感器A15低8位 | 00 | |
| 53 | 校验位 | 校验位 | 校验位 |
| 54 | 0D | 0D | 0D |

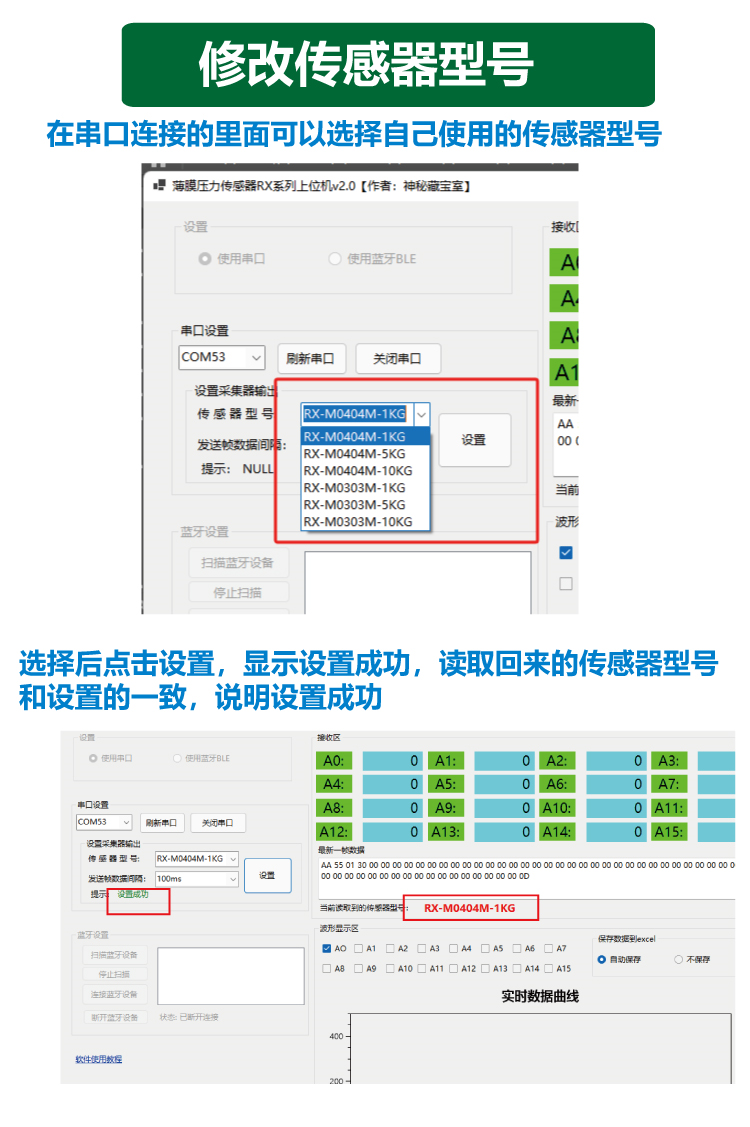

采集器设置协议
在当前波特率下发送这些协议数据有效
数据协议
| 字节数 | 字段名称 | 描述 |
|---|---|---|
| 2 | 帧头 | 固定为 0xAA 0x55 作为数据起始标志 |
| 4 | 命令字 | 见下表 |
| 1 | 结束符 | 固定 0x0D（回车符） |
命令字
第一个字节,设置传感器
0x01 代表当前是RX-M0404M-1KG传感器
0x02 代表当前是RX-M0404M-5KG传感器
0x03 代表当前是RX-M0404M-10KG传感器
0x04 代表当前是RX-M0303M-1KG传感器
0x05 代表当前是RX-M0303M-5KG传感器
0x06 代表当前是RX-M0303M-10KG传感器
...
第二个字节，设置数据发送间隔
0x01 代表设置100ms
0x02 代表设置200ms
0x03 代表设置300ms
0x04 代表设置400ms
0x05 代表设置500ms
0x06 代表设置1000ms
第三个字节，预留
0x00
第四个字节，预留
0x00
举例，如果设置采集器想设置波特率为115200，型号RX-M0404M-1KG，发送间隔是100ms，整个设置帧是
AA 55 01 01 00 00 0D
采集器回复设置ACK
设置成功会回复：
AA 55 00 01 0D
设置失败会回复：
设置错误会回复：AA 55 00 00 0D
ARDUINO例程介绍
Arduino例程功能：
读取传感器数据后，通过串口打印出来16路传感器数据

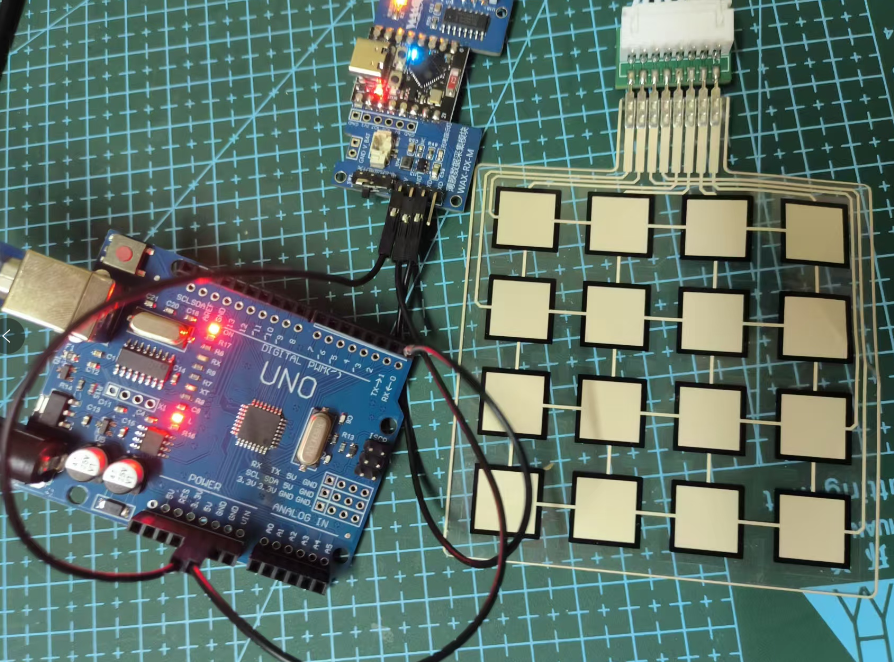

接线方式
ARDUINO UNO R3 采集器
5V --------> 5V
GND --------> GND
0 <-------- TXD

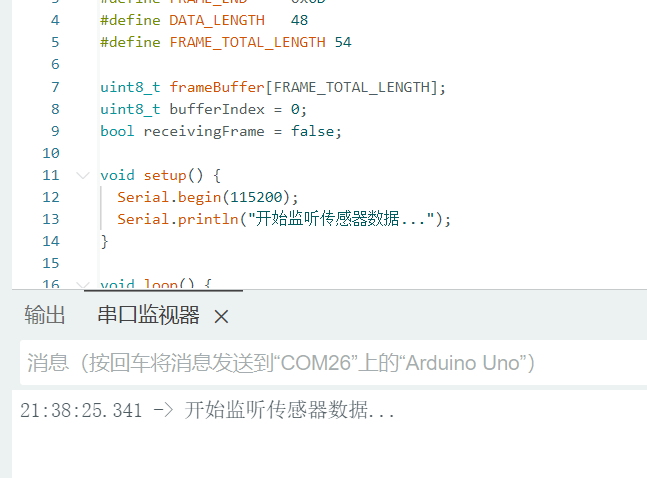

注意：因为arduion uno只有一个串口，要用于烧录，所以先烧录固件，打开串口，波特率115200，显示”开始监听传感器数据”后，再接TXD的线。否则，接TXD的线会影响烧录。

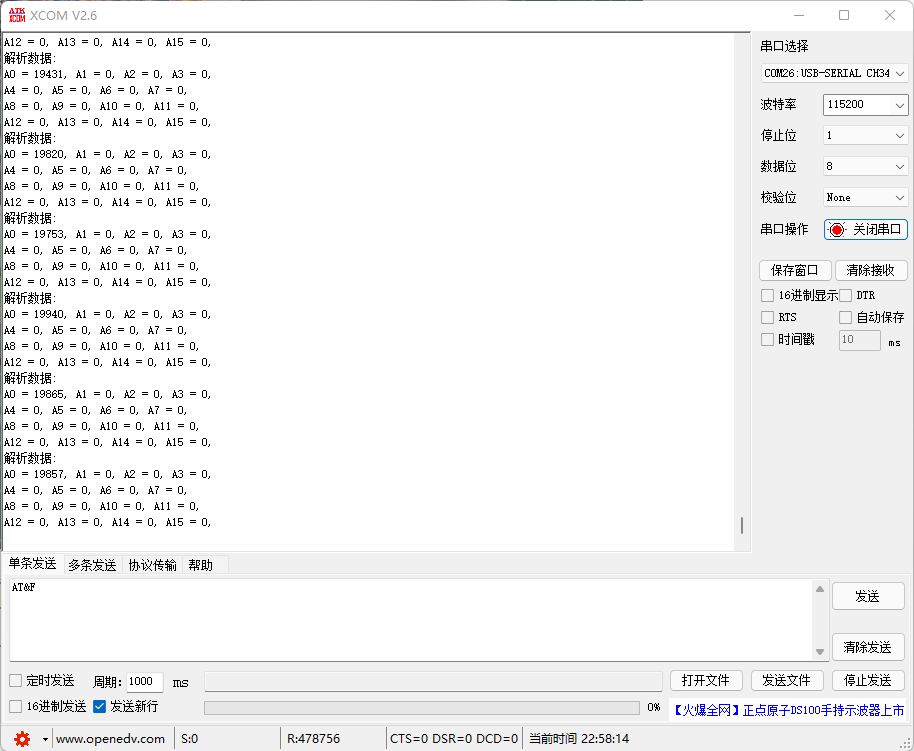

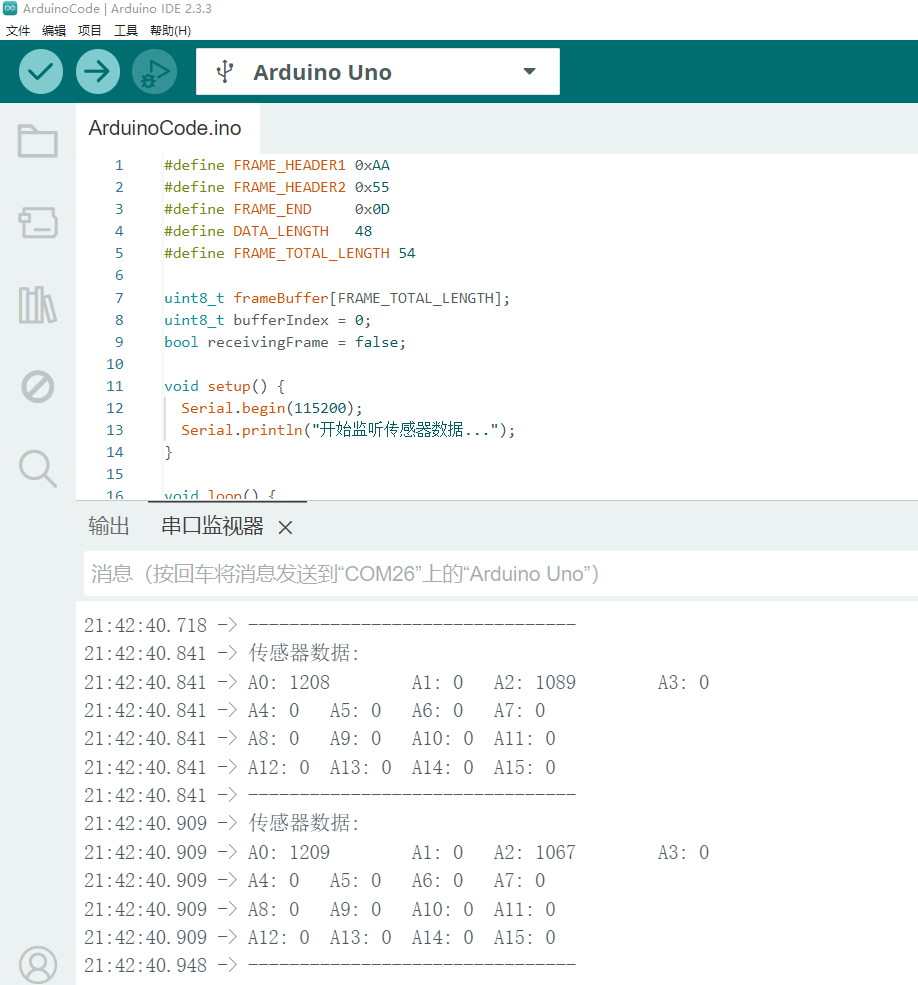

接上TXD的线后，输出输出效果，显示A0-A15总共16路数据，波特率115200

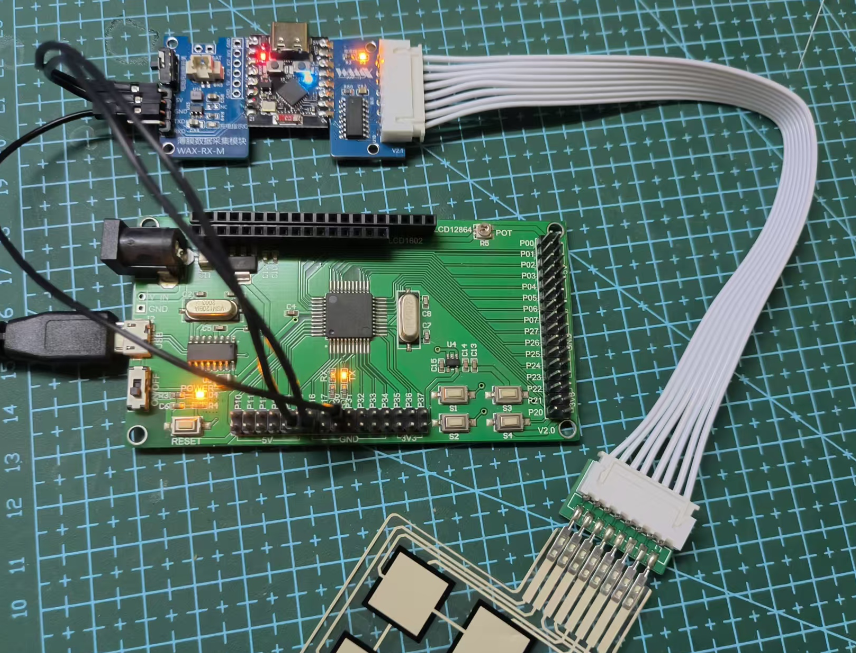

51单片机例程介绍
例程单片机使用STC89C52RC单片机，晶振使用11.0592MHz晶振【注意不能用12MHz晶振】，波特率115200。
例程功能：
读取传感器数据后，通过串口打印出来16路传感器数据
接线方式
STC89C52RC 采集器
5V --------> 5V
GND --------> GND
P3.0 <-------- TXD
如果51板子本身有串口输出电路就直接用串口输出，如果没有另外找一个USB-TTL读取打印信息
STC89C52RC USB-TTL
P3.1 ---------> RXD
GND --------> GND
注意：因为STC89C52只有一个串口，要用于烧录，所以先烧录固件，打开串口，波特率115200，显示”传感器解析开始”后，再接TXD的线。否则，接TXD的线会影响烧录。
例程最终效果，用xcom读取串口，115200波特率数据，A0-A15对应16个传感器

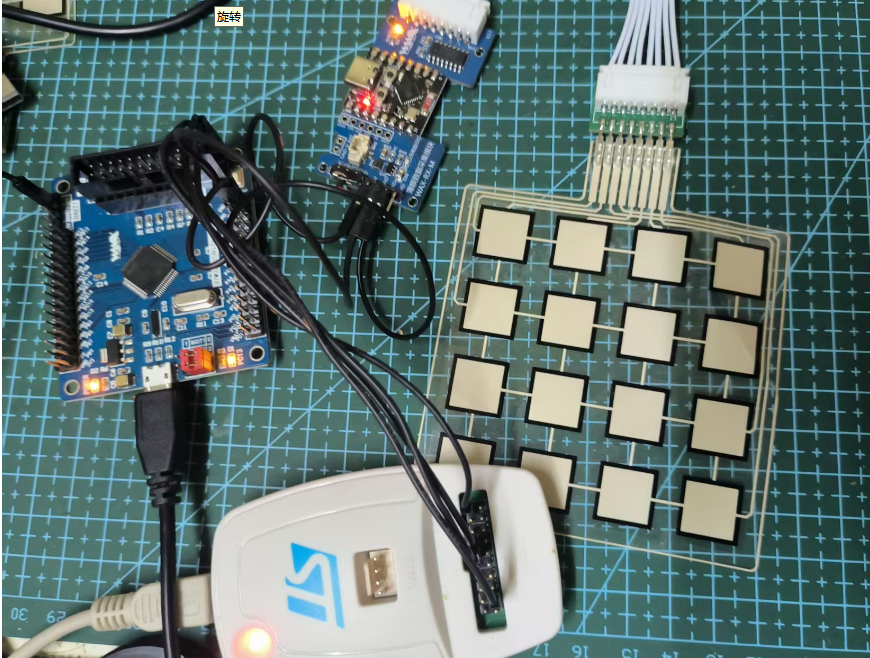

STM32F103参考例程介绍
例程单片机使用STM32F103系列单片机，波特率115200。
例程功能：
串口2读取传感器数据后，通过串口1打印出来16路传感器数据
接线方式
硬件串口方式连接：
采集器 STM32板子
5V-----------------5V
GND------------------GND
TX-----------------RX2 PA3
usb-ttl接电脑调试
USB-TTL模块 STM32板子
5V----------------------5V
GND--------------------->GND
RX---------------------->TX1 PA9

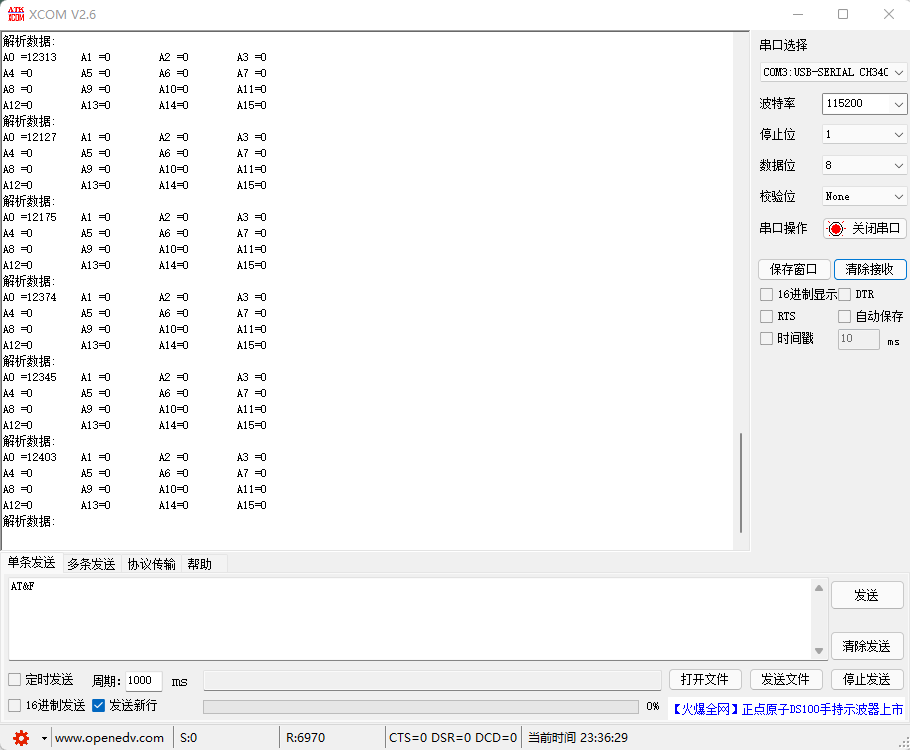

接串口1的USB-TTL，用XCOM工具，波特率115200，打开串口，按下STM32复位键
串口输出”开始解析传感器数据:”
之后如果采集器和STM32接线接对，就会正常解析数据了，A0-A15对应16个传感器数据。
