SIM800C GSM/GRPS模块

版本区分

目前本店SIM800C模块分几个版本，

1.SIM800C标准版【大一点的板子】 DC6-24V供电

淘宝链接参考：https://item.taobao.com/item.htm?ft=t&id=521599424969

2.SIM800C MINI版本

淘宝链接参考：https://item.taobao.com/item.htm?ft=t&id=532090852309

配套资料下载地址

https://pan.baidu.com/s/1IoHS6vBmSlUGwLXzBFlTTg提取码：3333 【如果百度云盘下载地址无效，请联系本店铺客服更改】

关于使用的SIM卡运营商说明

1. 移动：可以用现在自己手机的移动卡，移动的4g卡是向下兼容3G/2G的，所以可以用GSM/GPRS

2. 联通：【不能用】虽然联通也支持GSM/GPRS，但是已经是历史了，现在联通已经取消2G基站，不能用了

3. 电信：【不能用】从来就没有过GSM/GPRS，一直不能用。

如果想用移动联通电信卡通用需要用全网通模块，比如本店的EC20开发板支持全网通

另外本店有移动的物联网卡出售，目前10MB/月流量，可以用一年，资费10元/年，物联网卡只能做GPRS应用，不能做电话短信这种应用。电话短信应用需要实名制自己到移动营业厅办卡

物联网卡链接：https://item.taobao.com/item.htm?ft=t&id=562257211778

关于SIM卡尺寸说明

本店只有SIM800C的标准开发板使用的是mini尺寸的（大卡）,其它SIM800C MINI等所有的开发板都是使用的micro sim尺寸（中卡）

而现在很多人用的手机卡应该是nano的（小卡），如果想用自己的小卡测试，建议到移动营业厅找个卡托，把小卡（nano）还原成中卡（micro）使用。不能直接插在现在的模块卡槽上，容易造成短路烧卡或者烧模块。

对于标准版的卡槽是翻盖式的，翻开后放入卡即可。

但是对于mini版本插卡方向注意SIM卡缺口方向，参考下面示意图

SIM800C标准版模块启动

直接给DC接口供电9v电源适配器，然后按下启动按键3秒，松开。net指示灯开始闪烁。说明模块启动了，就可以使用USB-TTL接串口去调试AT指令了

其他的调试流程教程，参考资料包文件 SIM800C顶配版 开发板用户手册

SIM800C MINI模块启动

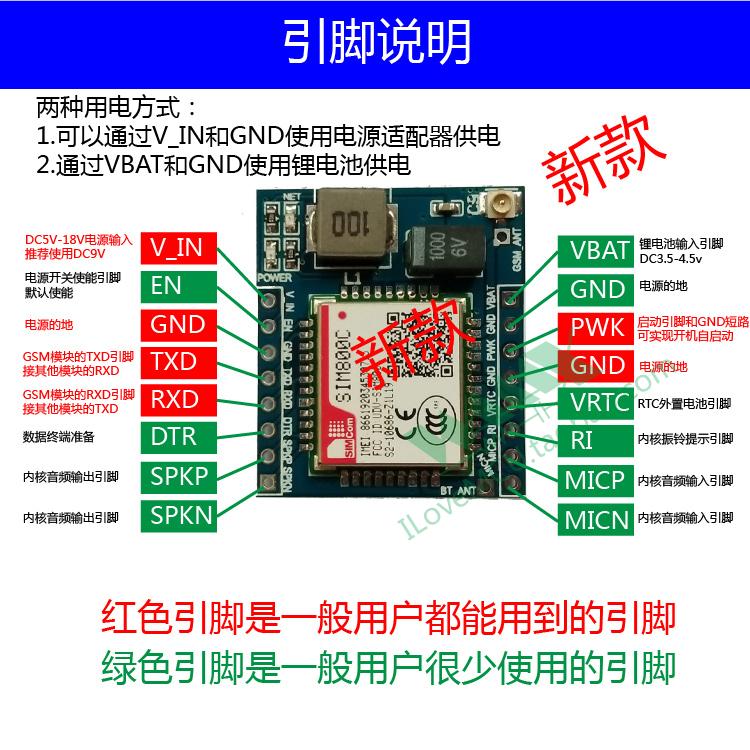

如图，上面红色的引脚都是调试需要用到引脚。

重点：其中PWK和GND短路3秒以上可以启动模块，启动后NET指示灯会开始闪烁，就可以进入AT调试流程了

USB-TTL模块的5V,GND,RXD,TXD分别接SIM800C的V_IN,GND,TXD,RXD

看模块上的net指示灯开始闪烁，当闪烁频率是3秒时候，说明已经识别卡了。如果一直是1秒闪烁，就是没识别到卡，无服务信号，请检查卡插入方向或者换其他卡试试

LED指示灯状态	SIM800C工作状态
熄灭	SIM800C没有工作
60ms亮/800ms熄灭	SIM800C没有找到服务（GSM卡无服务）
60ms亮/3000ms熄灭	SIM800C连接到服务信号
60ms亮/300ms熄灭	SIM800C正在GPRS通讯

当发送AT能正常回复AT OK后，就可以进入正常调试流程了

其他的调试流程教程，参考资料包文件 SIM800C MINI开发板用户手册
