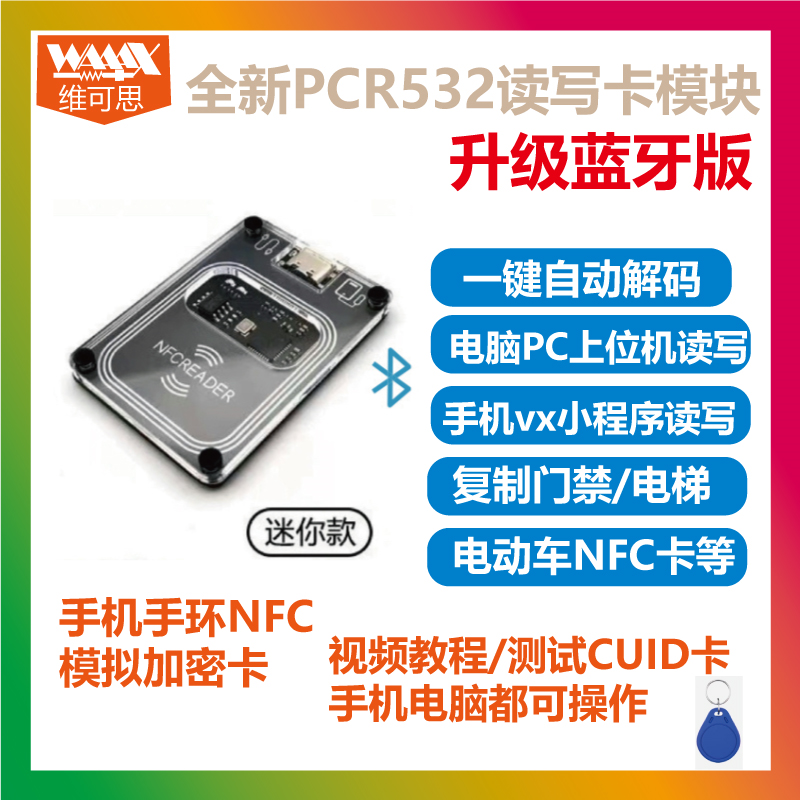

PCR532模块

本模块高度集成的非接触读写芯片核，集成了13.56MHz下的各种主动/被动式非接触通信方法和协议。

常用于读写IC卡。

image-20250611212318959

配套资料下载地址

通过网盘分享的文件：PCR532 链接: https://pan.baidu.com/s/1Ll6v_KDBzcg_I_8mLsop4w?pwd=5b29 提取码: 5b29

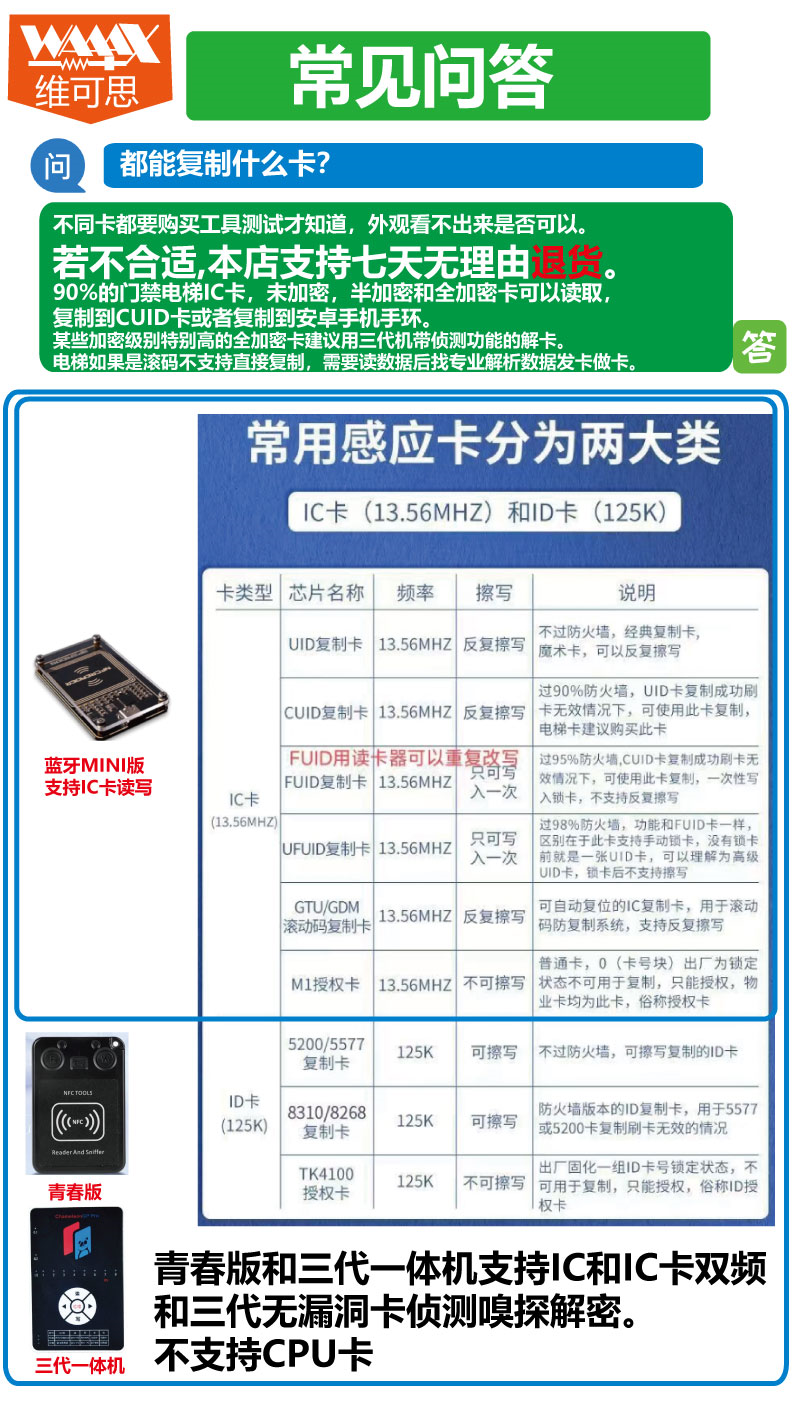

常见的卡类型

有IC和ID卡，目前PN532只能读取IC卡。不能读取ID卡，请注意。

image-20250611210321639

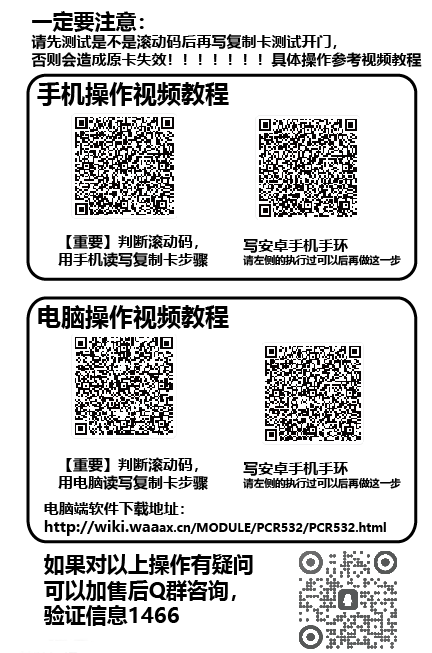

视频教程

B站视频，可以通过扫码观看

image-20250611211959826

手机端PCR532使用

具体操作可以参考视频教程。

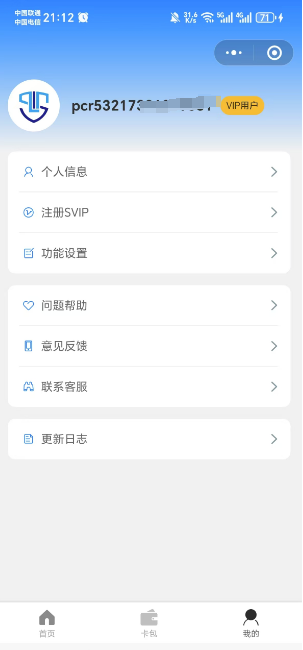

微信扫码或搜索PCR532小程序进入

  • \1. 数据线连接手机或者插座电源供电

  • \2. 微信登录操作，手机号登录也可以

    image-20250611211301762

  • 判断卡步骤

    （确保手机设置已打开蓝牙和位置/GPS权限，这里记得GPS和蓝牙都要打开哦，手机微信记得也打开GPS定位和蓝牙使用的权限）

  • (1) 点击”连接机器”（如果未自动跳出设备列表，请手动点击顶部”设备未连接”，然后找到并连接设备）

  • (2) 将原卡放置于机器上

  • (3) 开始读卡 → 开始读IC卡

  • (4) 读卡成功后，保存卡包，并命名为XX小区1

  • (5) 拿着卡去电梯或门禁处刷卡测试

  • (6) 使用原卡重复步骤(3)和(4)，保存第二个卡包，并命名为XX小区2

  • (7) 在”卡包”中打开XX小区1，选择”修改数据” → “数据对比”，再打开XX小区2进行对比

  • 如果对比结果显示有0处不同，则表示此卡支持复制

  • 如果提示有几处不同，则是滚码系统，不支持复制

电脑上位机PCR532使用

把读卡器通过usb转type-c数据线接到电脑。

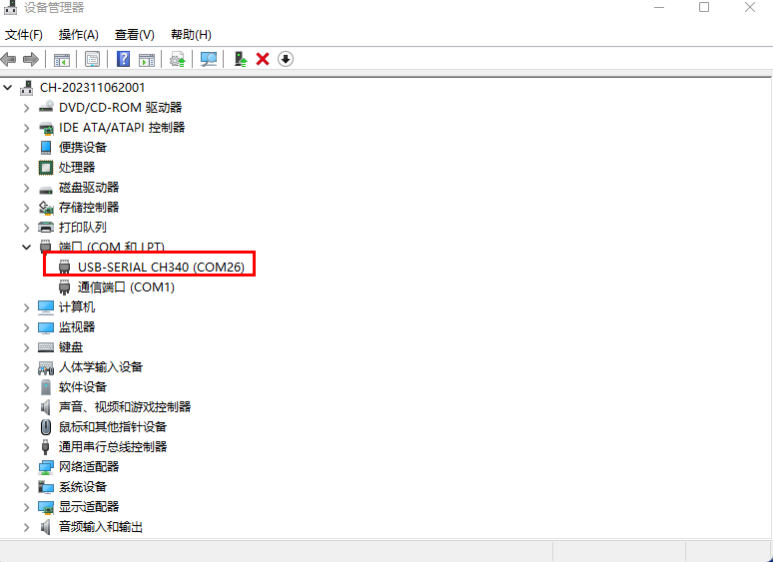

可以在 设备管理器—> 端口 内找到CH340的COM，如下

image-20250611210454845

一般情况下现在的电脑系统自带有CH340芯片的驱动，如果没有的话，请在资料包内下载驱动，手动安装。

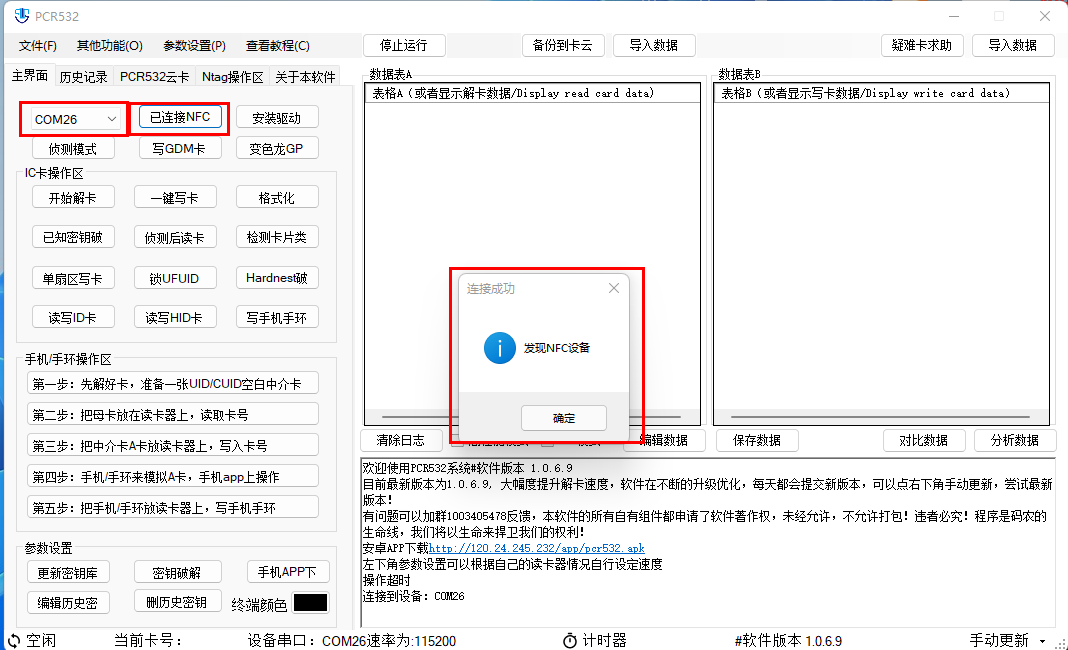

打开PCR532软件，打开后选择COM，连接设备

image-20250611210606904

放一张空白卡，比如套餐提供的CUID卡，开始读卡，显示解卡成功，就可以看到表A的数据，和标B的分析结果。

image-20250611210738626

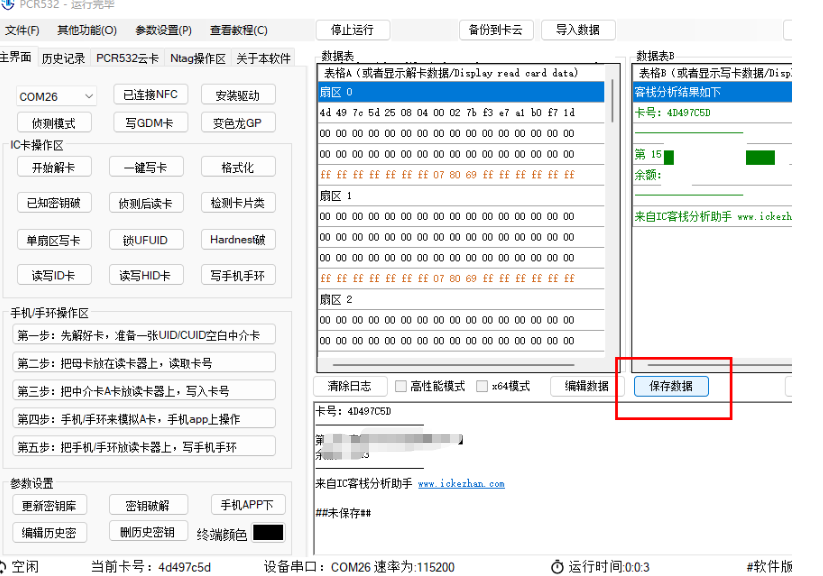

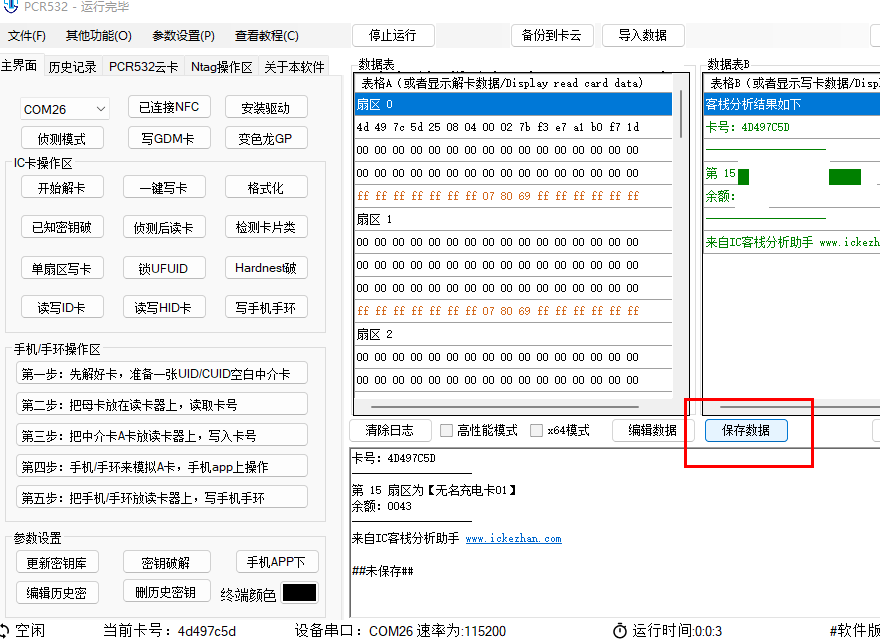

然后可以保存数据dump文件，已备以后使用

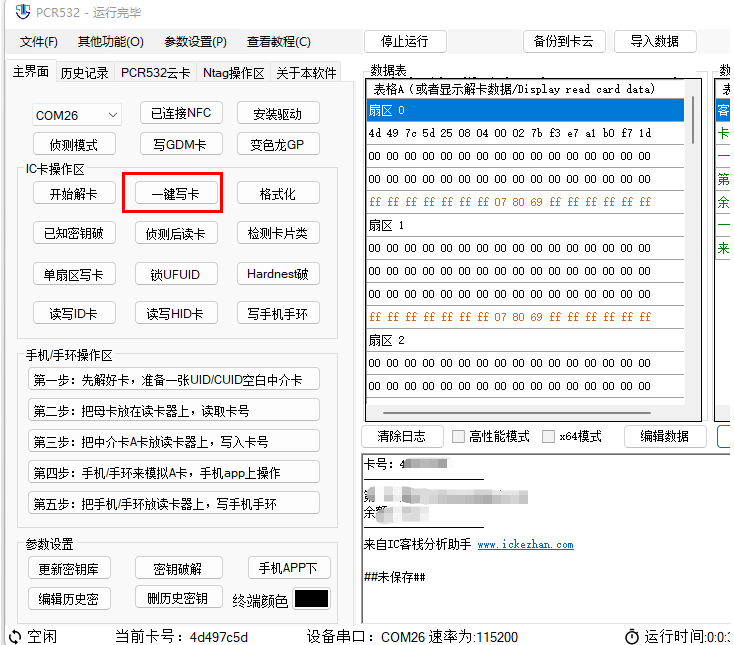

image-20250611210850409放一张新的CUID卡，一键写卡即可

image-20250611210915004
