大功率MOSFET驱动模块15A使用说明

配套例程资料下载地址

MOSFET驱动15A资料包 链接: https://pan.baidu.com/s/1Z3BFCUHIXp3vuTeTwvgGCw?pwd=9psm

介绍

首先mosfet是一种开关型器件，和继电器类似，可以做到小电压控制大电压开关的应用。

常用于单片机控制功率器件开关，比如加热棒，加热片，电磁铁，电机，灯泡， LED灯带、直流马达、微型水泵、电磁阀等等。

模块外观和参数

image-20240912201027438

用途：常用于驱动小水泵，电机，加热棒，PTC加热片，电磁铁等电路的开关。

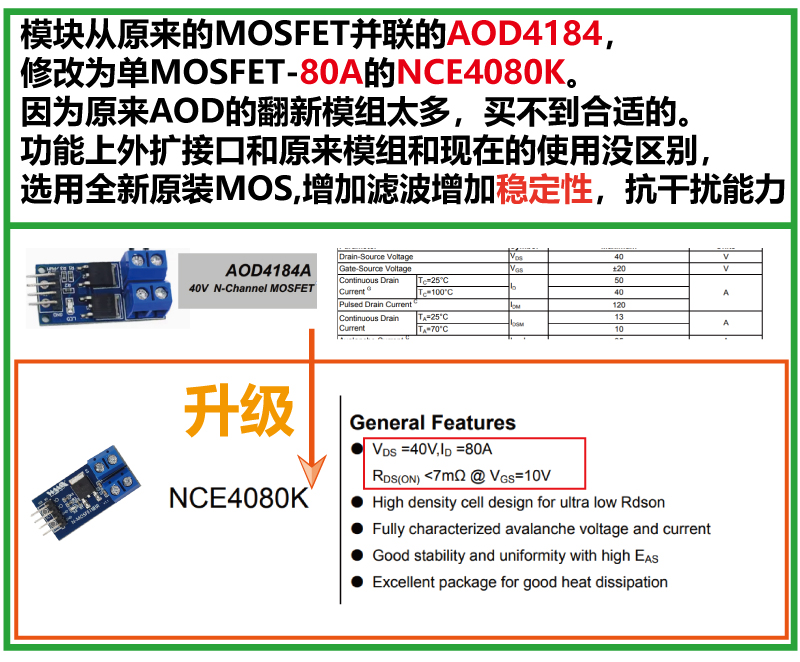

1.采用原装进口双MOS并联有源输出，内阻更低，电流大，功率强，常温下15A，400W，满足了大多数设备的使用；

2.宽电压，支持PWM，也可以普通IO高低电平驱动；

3.轻松实现大功率设备的控制。

产品参数及应用：

1：工作电压：DC 5V–36V；

2：触发信号源：数字量高低电平（DC3.3V–20V），可以接单片机IO口，PLC接口，直流电源等，可以接PWM信号，信号频率0–20KHZ支持。

3：输出能力：直流DC 5V–36V，常温下持续电流15A，功率400W！辅助散热条件下，最大电流可达30A。

4：应用：输出端可以控制大功率的设备，电机，灯泡， LED灯带、直流马达、微型水泵、电磁阀 等，可以输入PWM，控制电机转速，灯的亮度等。

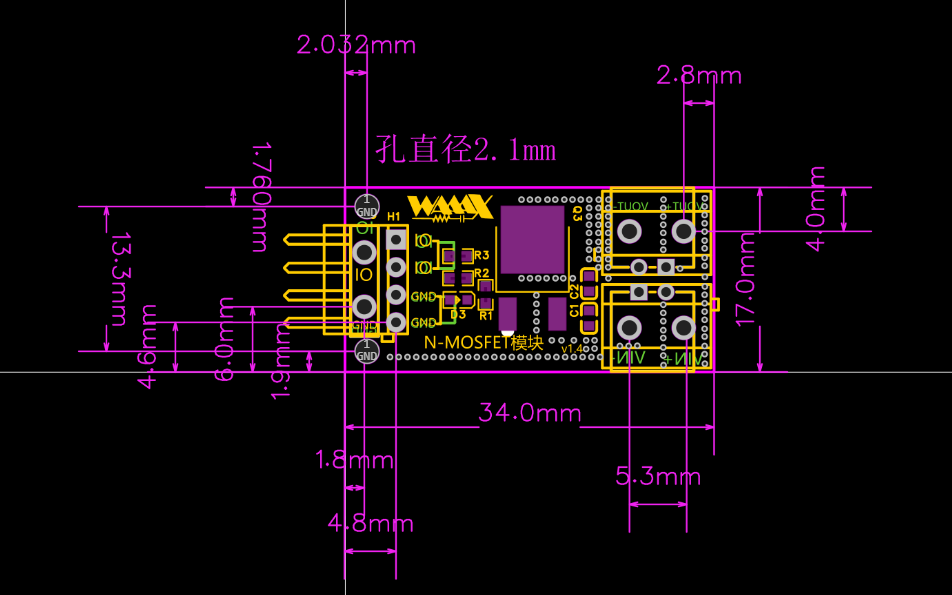

5：工作温度：-40—85℃ ；尺寸：3.41.71.2cm

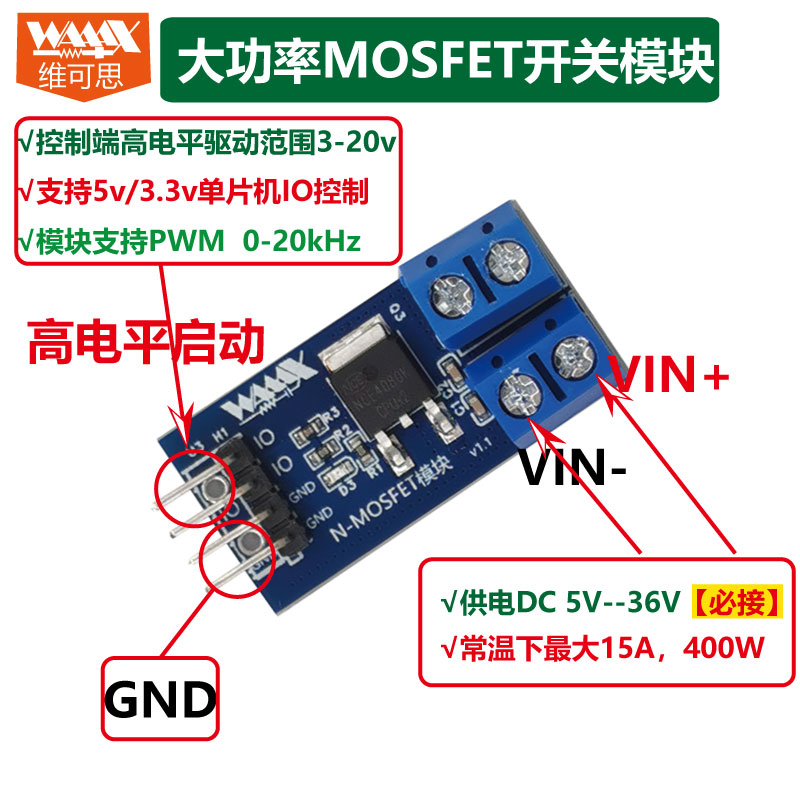

控制方法

image-20240912201305413

image-20240912201329240

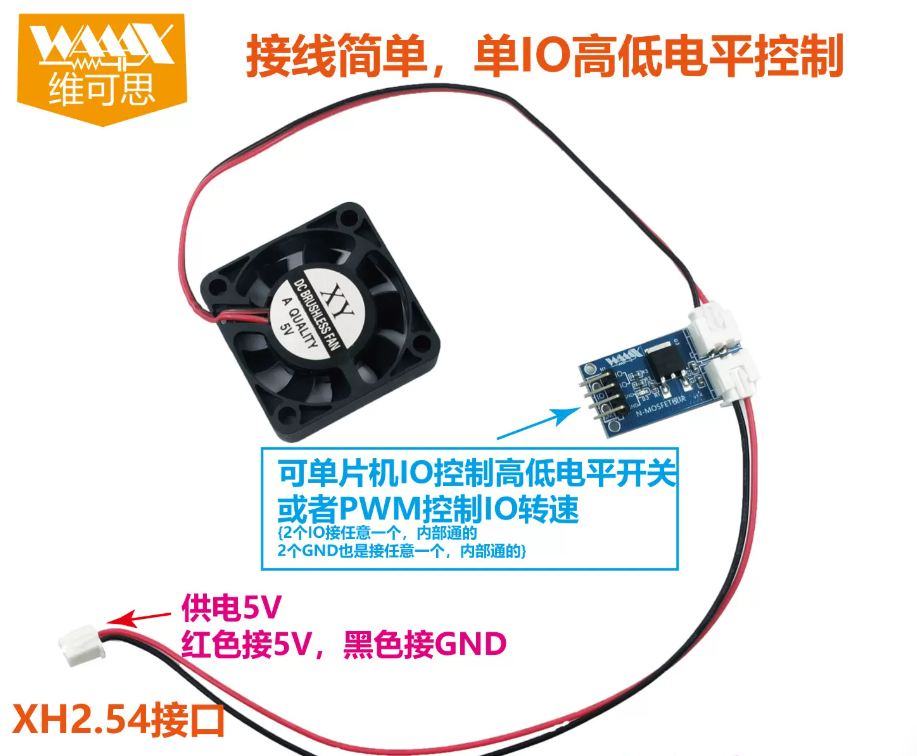

常见驱动各种设备接线

主要要先知道最终驱动的设备电压是多少，那么VIN+和VIN-就供电多少，只要不大于36V，模块都可以工作。

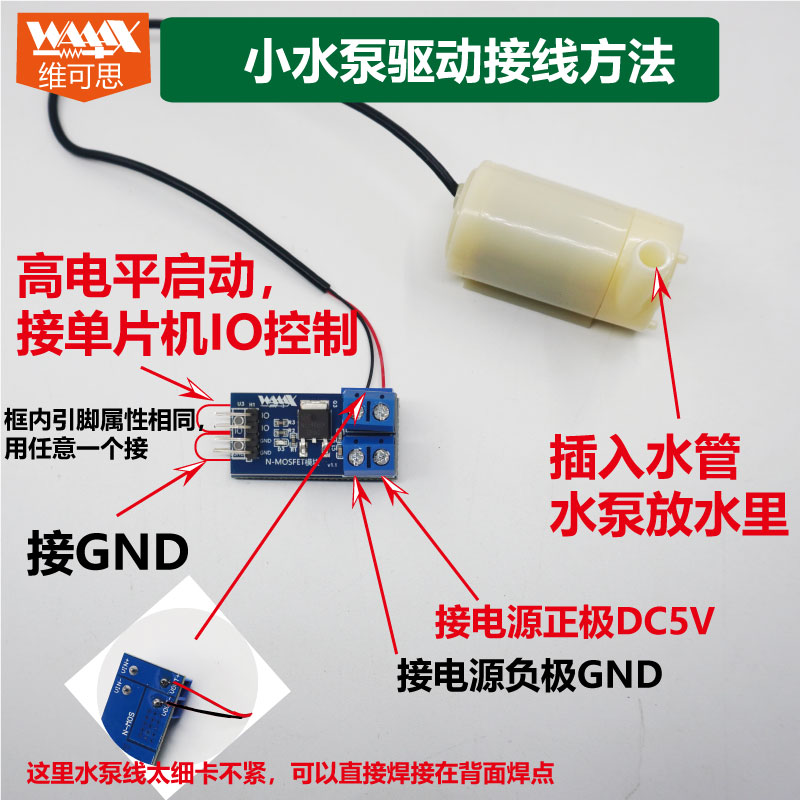

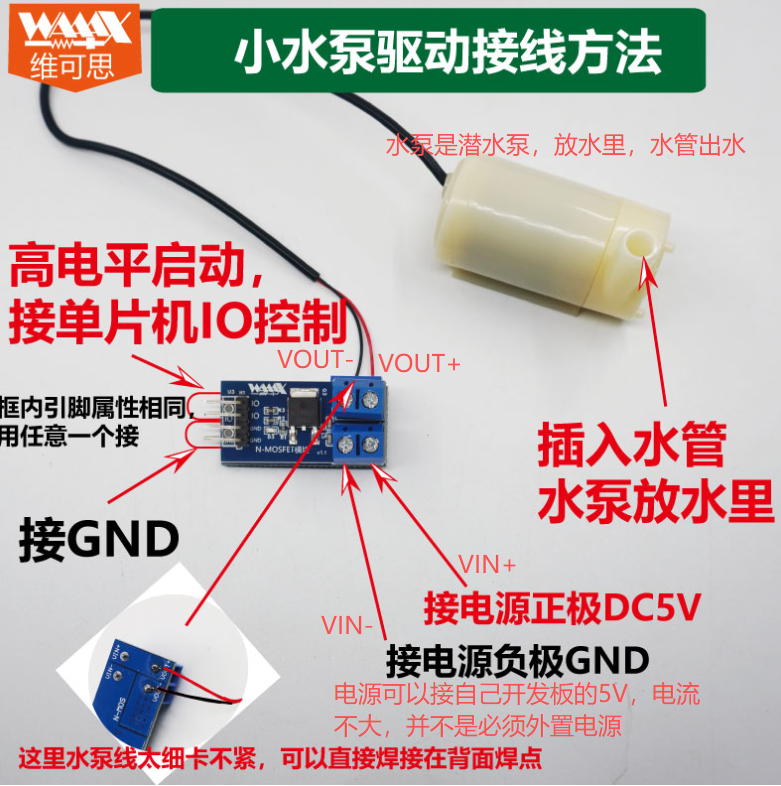

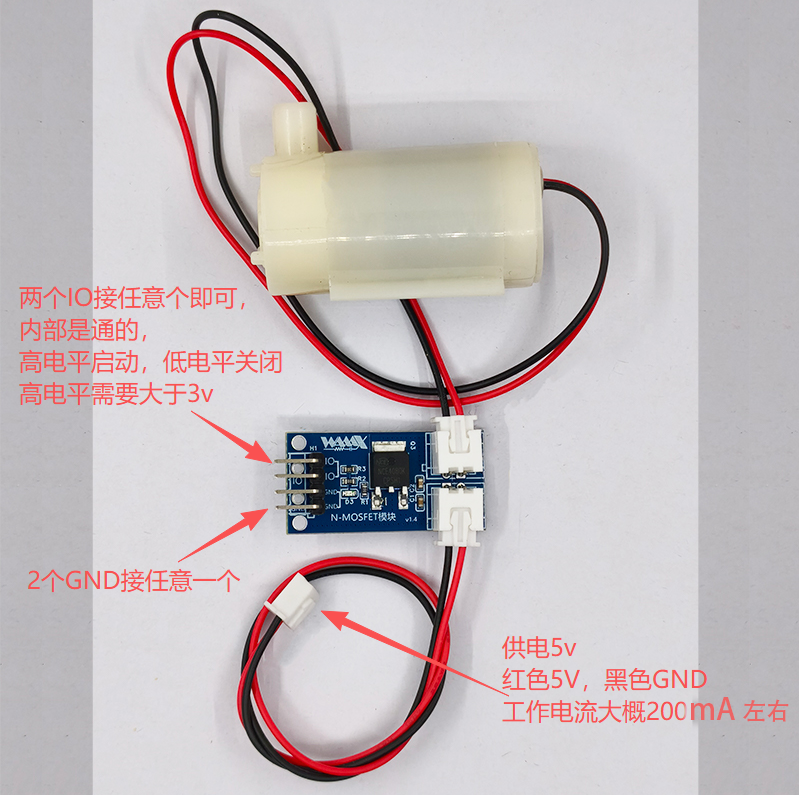

驱动小水泵

因为这个小水泵是5V的，所以VIN+和VIN-供电5v

image-20240912201458604

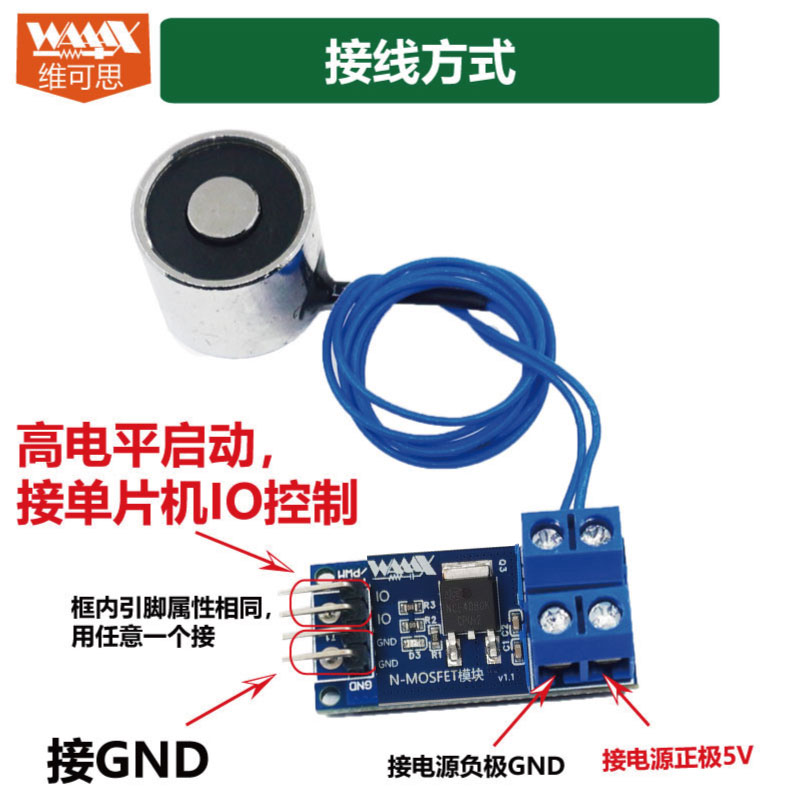

驱动电磁铁

因为这个电磁铁是5V的，所以VIN+和VIN-供电5v

image-20240912201631278

驱动加热棒

如果加热棒是5v的版本，VIN+和VIN-就接5V

如果加热棒是12v的版本，那么VIN+和VIN-就接12V

image-20240912201754767

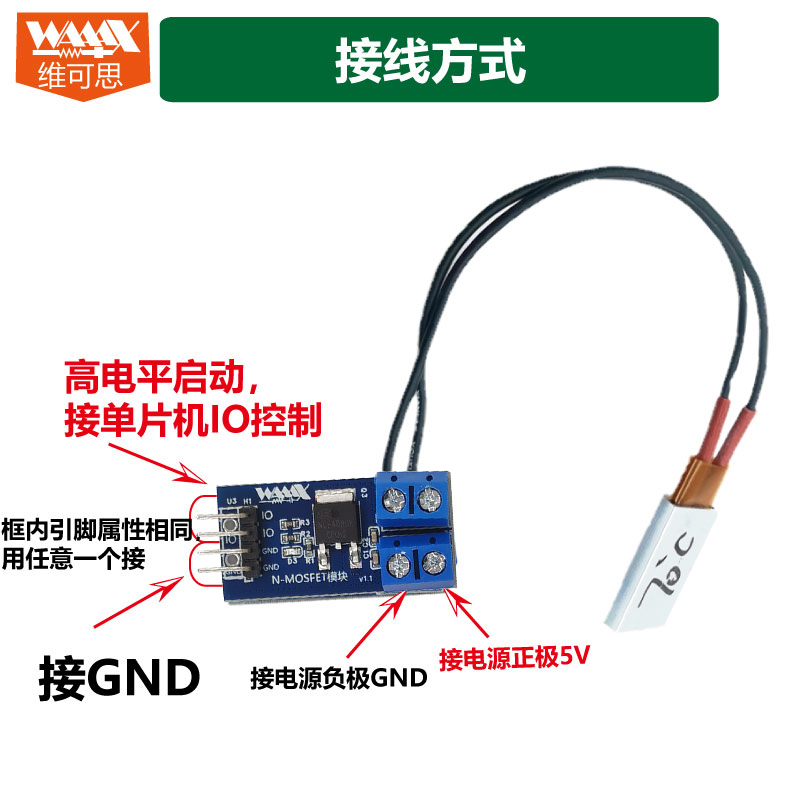

驱动PTC加热片

如果PTC是5v的版本，VIN+和VIN-就接5V

如果PTC是12v的版本，那么VIN+和VIN-就接12V

image-20240912201836001
