L9110&TC118S小风扇资料包

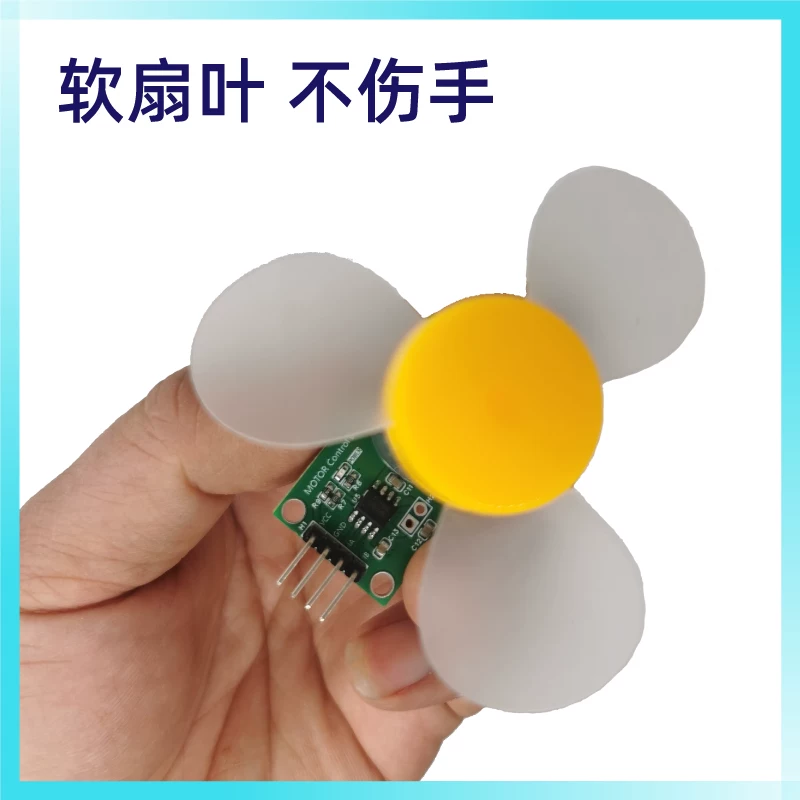

小风扇驱动模块，可以用于风扇开关和调速。

image-20260529230746040

引脚介绍

VCC:供电5V

GND：电源GND

IA: 驱动控制引脚，接单片机IO控制

IB: 驱动控制引脚，接单片机IO控制

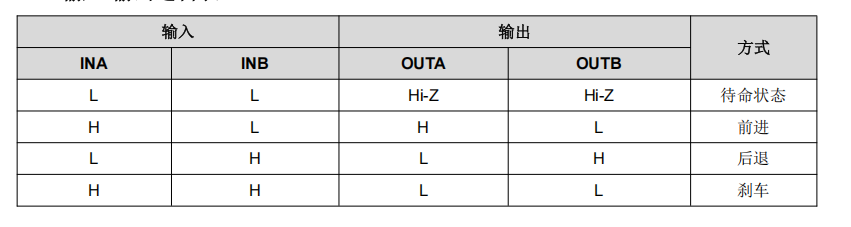

控制逻辑

INA就是IA， INB就是IB， H代表给高电平， L标示给低电平，

简单解释就是，IA IB都是低，不工作

IA IB 分别高和低，电机正转

IA IB 分别低和高，电机反转

IA IB 都接高电平，电机停止

image-20260529230914704

如果只用开关，可以把其中一个IB接GND， IA接IO控制高低开关即可，也可以用PWM调速。

配套51/STM32/ARDUINO例程下载地址

通过网盘分享的文件：L9110&TC118S小风扇资料包 链接: https://pan.baidu.com/s/1WqgGrdjzc9AlMxI1QtYKAw?pwd=572g 提取码: 572g

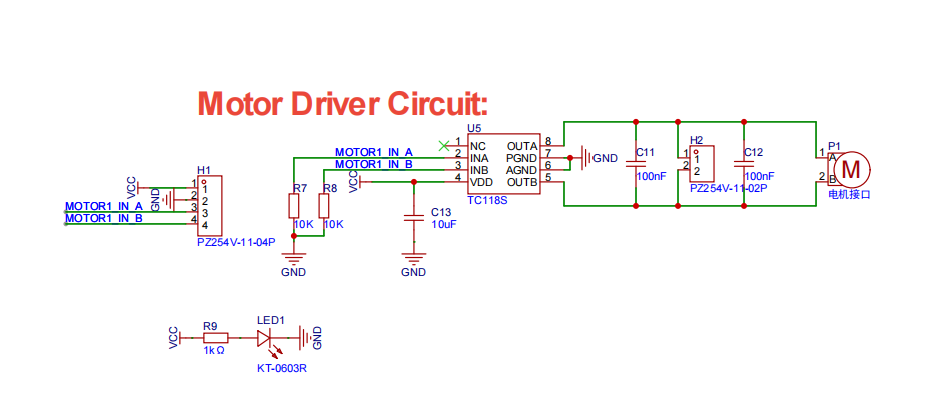

驱动模块原理图

image-20260529231242376
