DS18B20温度传感器

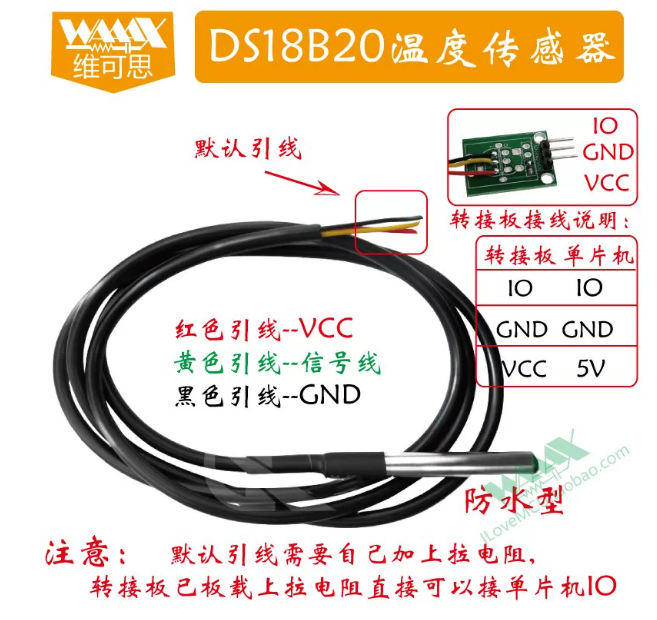

防水型温度传感器DS18B20和普通的芯片DS18B20使用完全一样。

红色—–> VCC供电引脚，3v到5.5v范围供电

黄色—–> 信号线，接单片机IO，单总线时序读取

黑色—–> GND，接电源的GND

注意：DS18B20使用时候要求需要加上拉电阻。

本店【排针引出】版本，已经加了扩展板和10K上拉电阻，可以直接接线使用。

本店【导线引出】版本，需要自己加上拉电阻在VCC和IO之间，就是红黄线之间。

配套51/ARDUINO/STM32代码下载地址

通过网盘分享的文件：DS18B20资料包 v3.1.zip 链接: https://pan.baidu.com/s/1YGh_XSwsTHcrOFgrJAb3wg 提取码: eub4

请下载后解压使用
