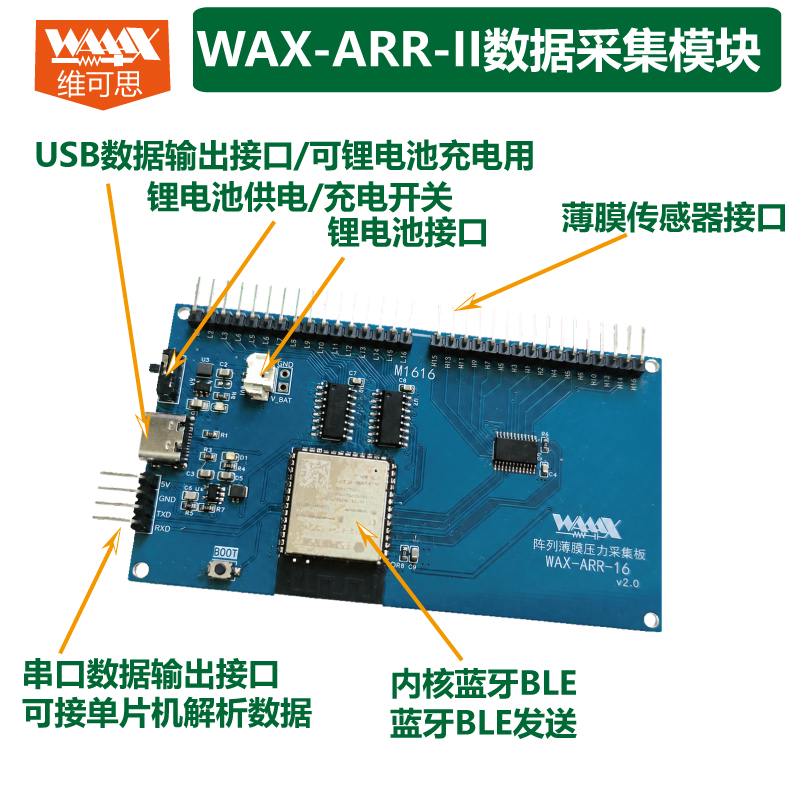

薄膜压力传感器WAX-ARR-II采集器使用说明
数据采集模块使用视频教程
数据采集模块资料包下载地址
通过网盘分享的文件：WAX-ARR-II薄膜压力数据采集模块 链接: https://pan.baidu.com/s/1YtGBDUYvC8Ttjd38ft-Zag?pwd=wb3y 提取码: wb3y

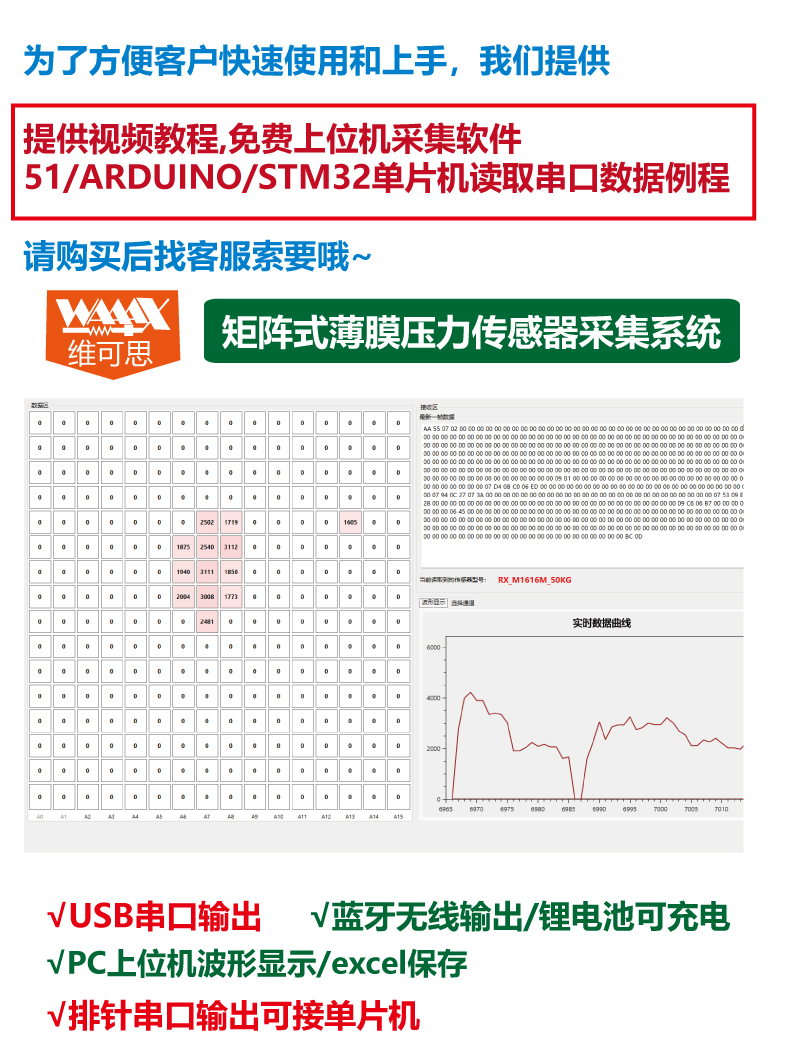

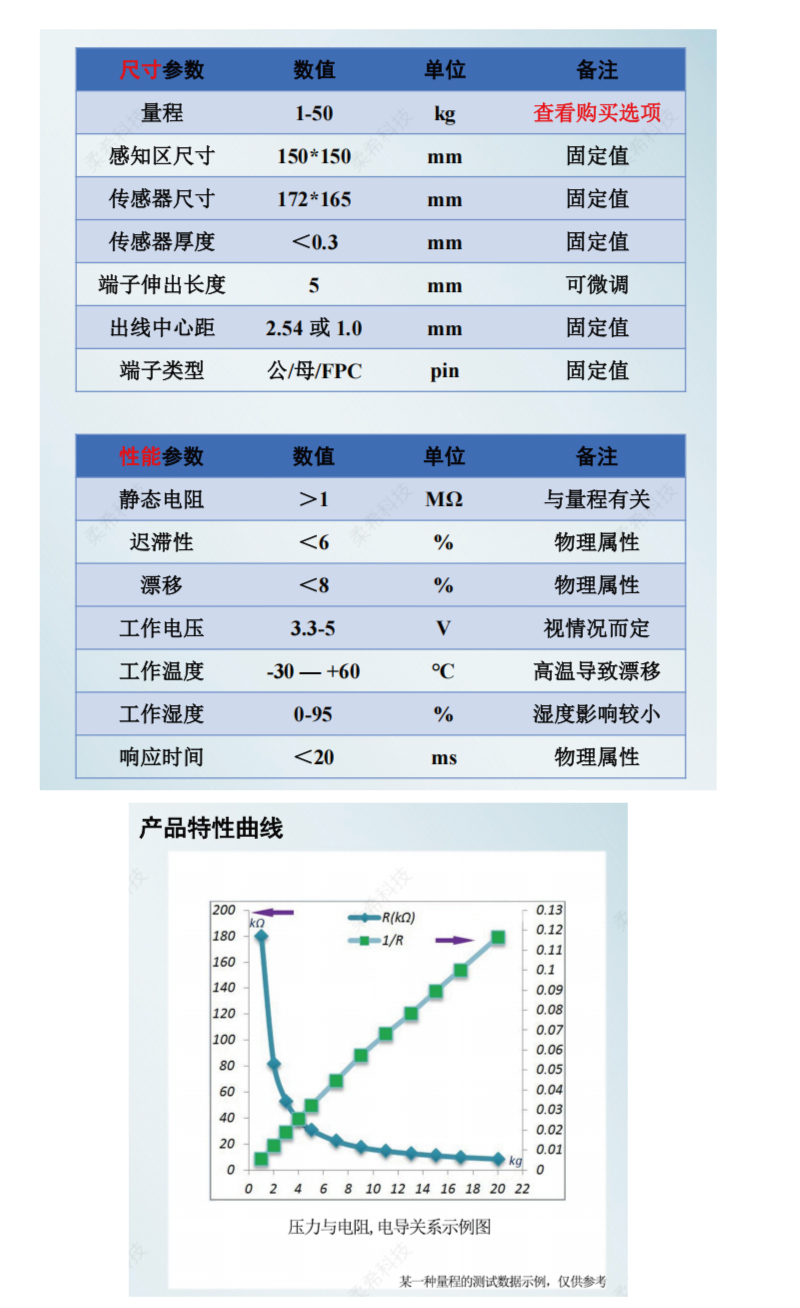

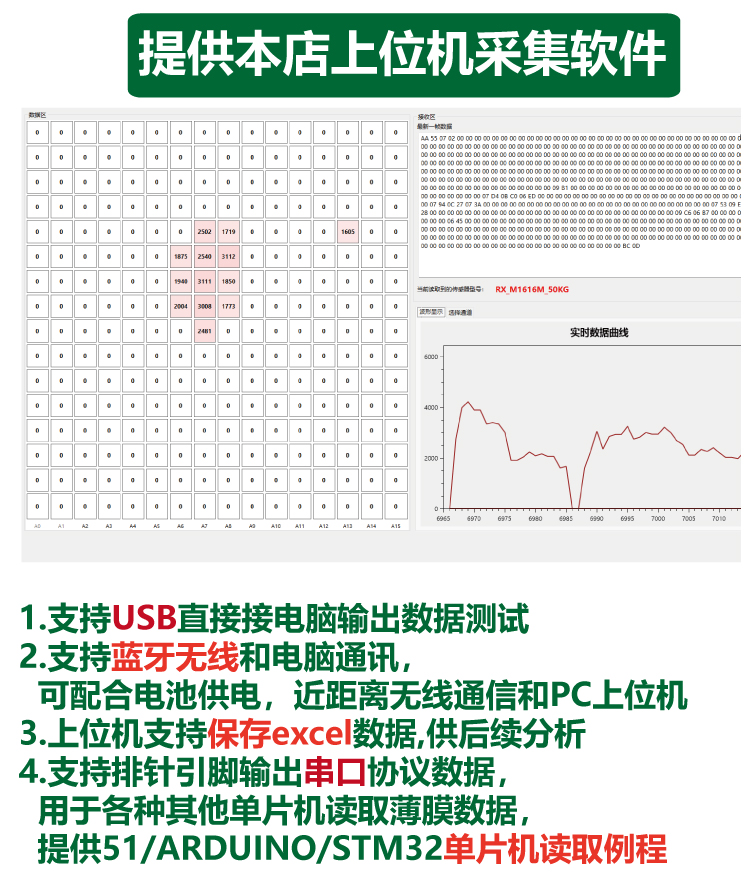

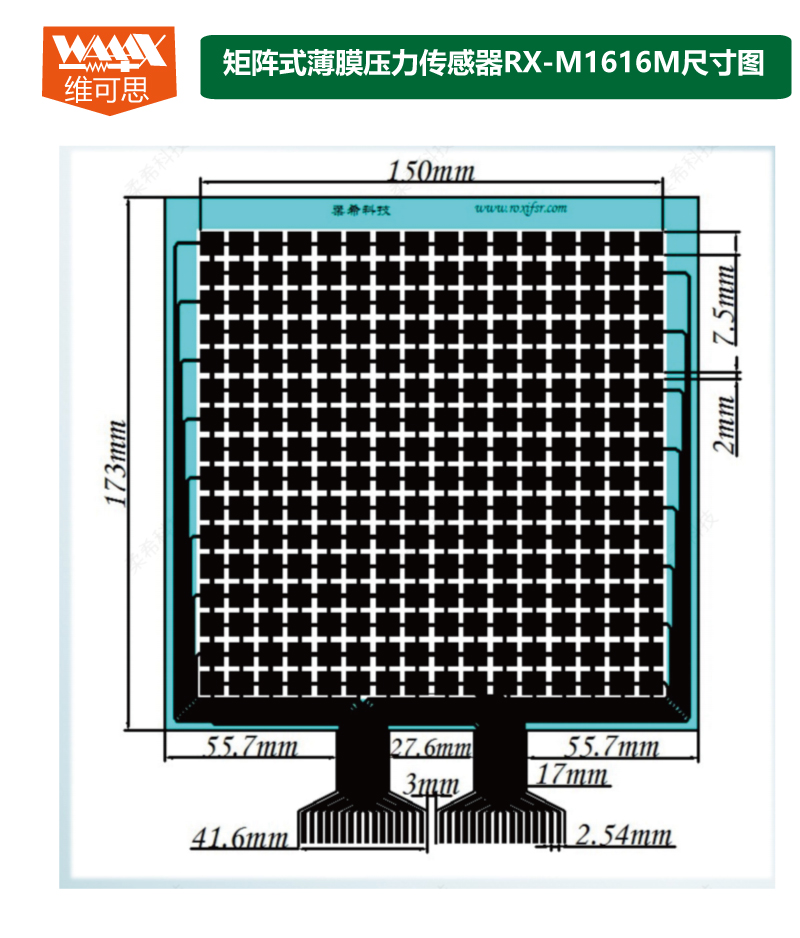

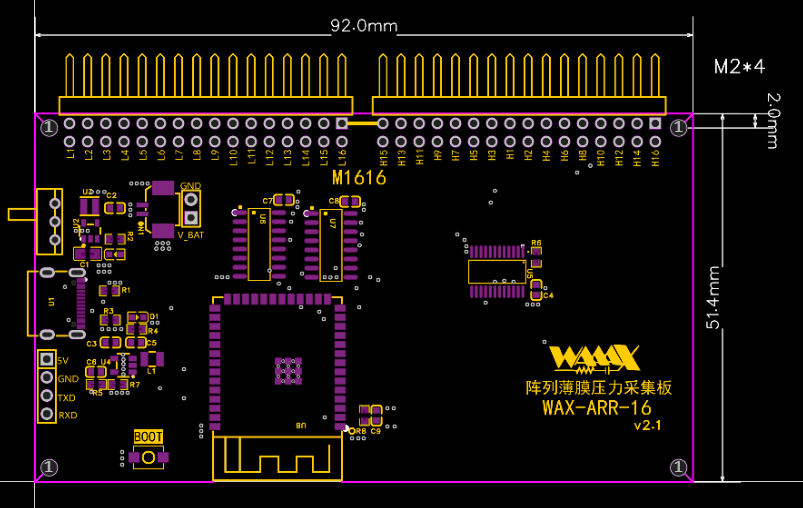

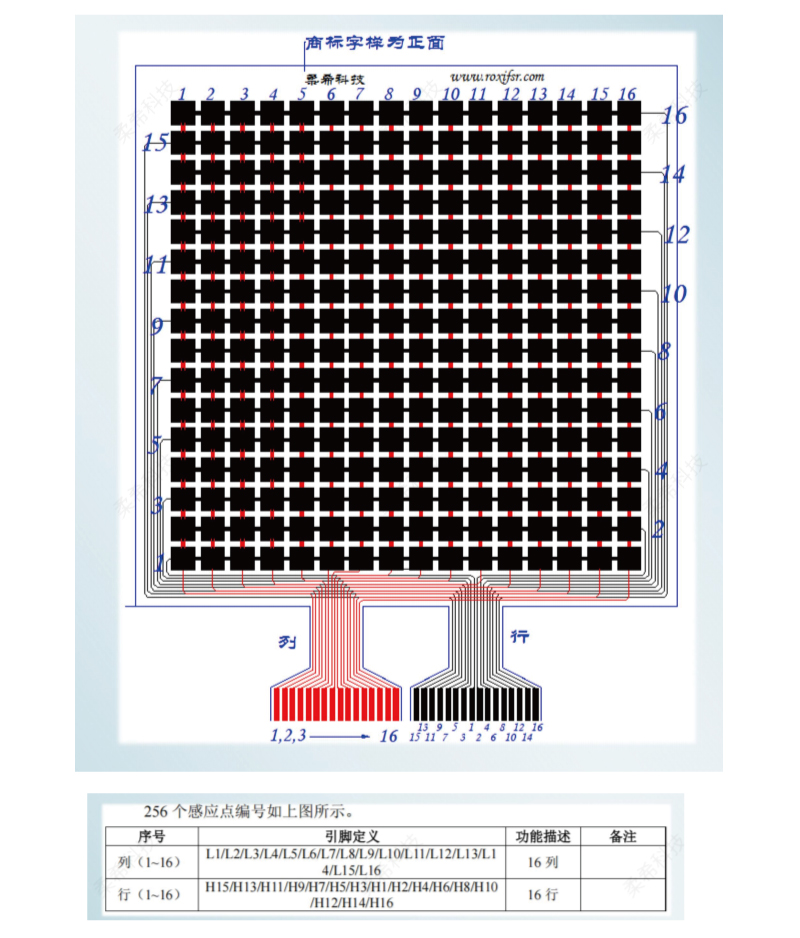

支持传感器列表
RX_M1616M_1KG传感器
RX_M1616M_2KG传感器
RX_M1616M_5KG传感器
RX_M1616M_10KG传感器
RX_M1616M_20KG传感器
RX_M1616M_30KG传感器
RX_M1616M_50KG传感器

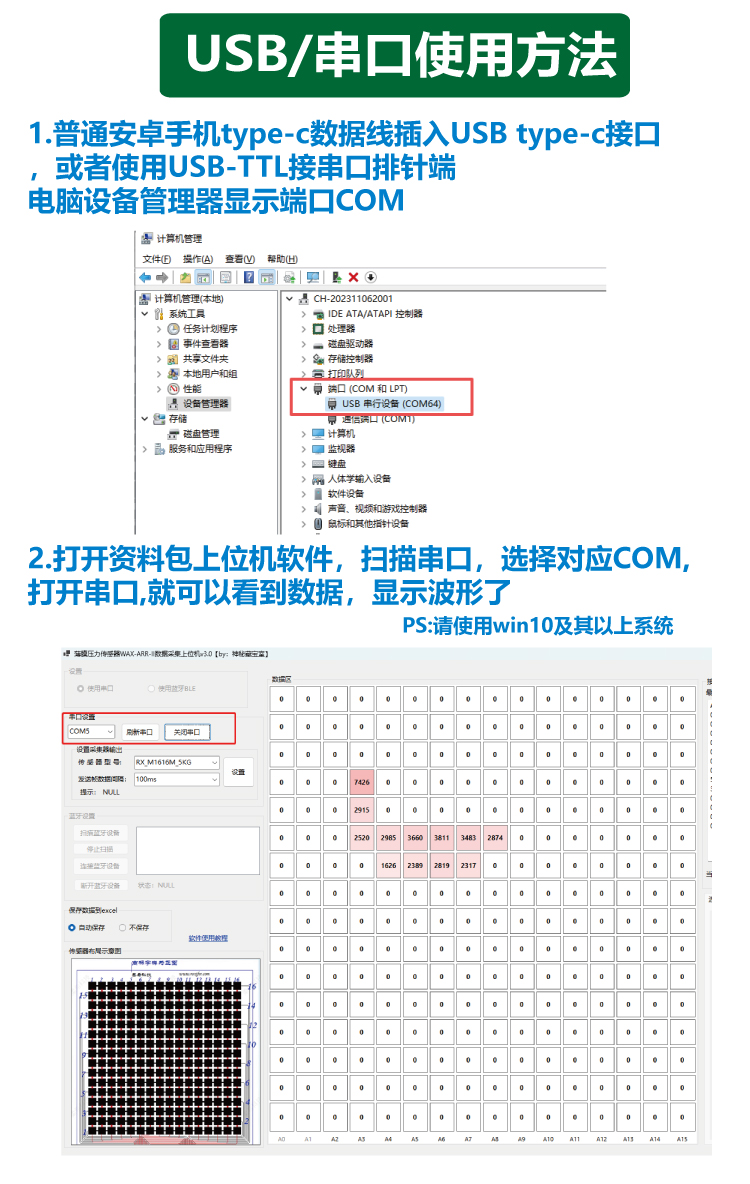

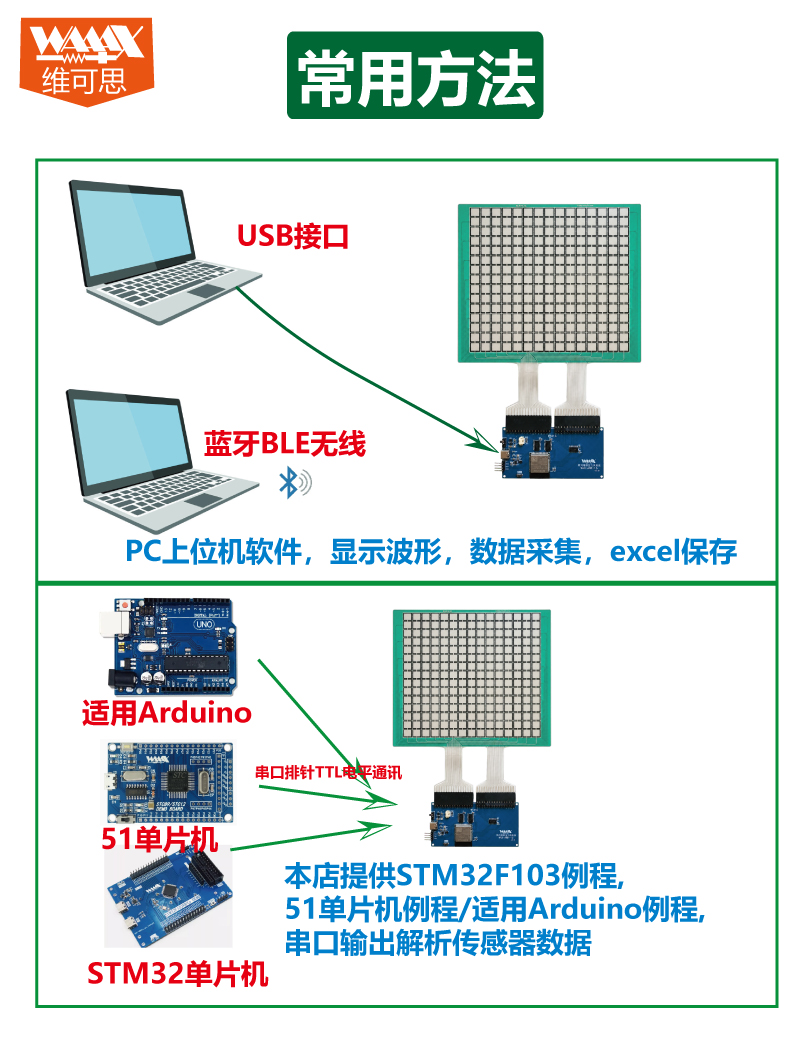

使用方法
薄膜压力传感器采集器输出协议格式

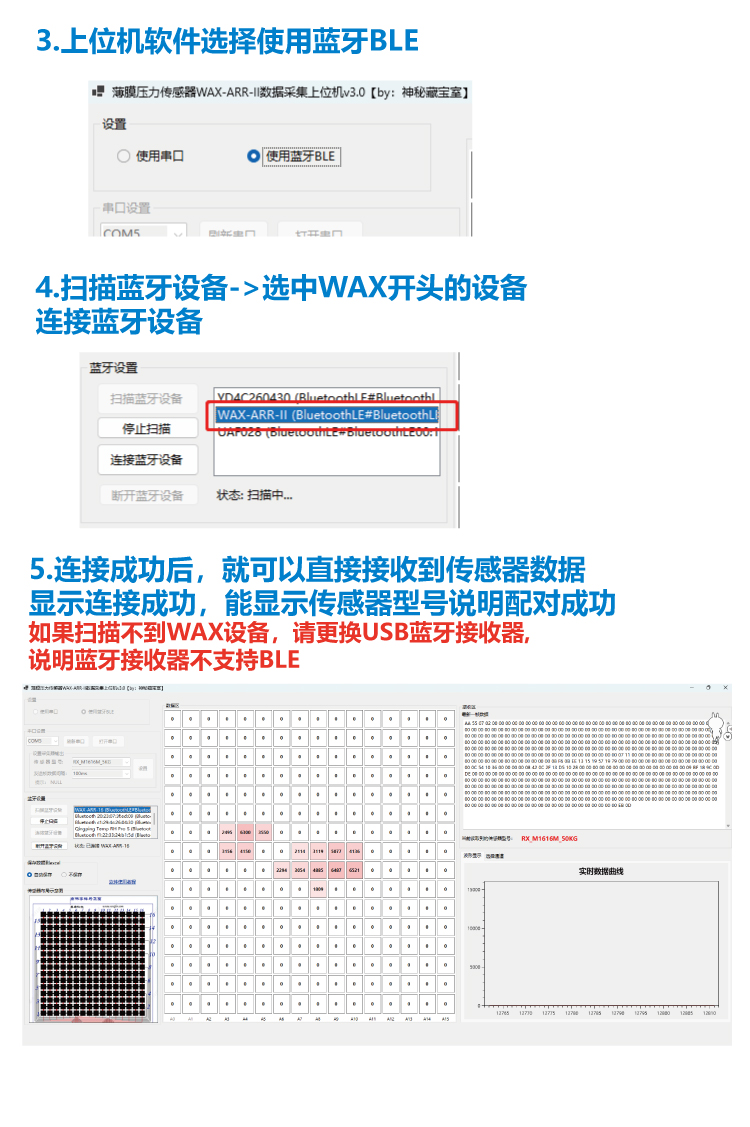

本采集器蓝牙/USB/排针串口输出协议统一
串口输出协议数据，115200波特率【默认】，8位数据位，1位停止位，无校验。
数据协议
| 字节数 | 字段名称 | 描述 |
|---|---|---|
| 2 | 帧头 | 固定为 0xAA 0x55 作为数据起始标志 |
| 1 | 命令字 | 表示当前选择的不同传感器，例如0x01代表RX_M1616M_1KG传感器 |
| 2 | 数据长度 | 固定为 512（16*16 个 2字节整数） |
| 512 | 数据区 | 传感器而定数据长度 |
| 1 | 校验码（Checksum） | 校验数据正确性 |
| 1 | 结束符 | 固定 0x0D（回车符） |
帧头
占用2个字节，固定为 0xAA 0x55 作为数据起始标志
命令字
占用1个字节，
0x01 代表当前是RX_M1616M_1KG传感器
0x02 代表当前是RX_M1616M_2KG传感器
0x03 代表当前是RX_M1616M_5KG传感器
0x04 代表当前是RX_M1616M_10KG传感器
0x05 代表当前是RX_M1616M_20KG传感器
0x06 代表当前是RX_M1616M_30KG传感器
0x07 代表当前是RX_M1616M_50KG传感器
...
数据长度
这里只是数据位的长度，并非整个帧长度
0x02 0X00：16*16传感器是256组数据，1个传感器数据占用2个字节，总共是16X16X2=512个字节，
16进制是0x0200
数据区
根据数据长度发送对应长度数据，
比如发送数据是0x01,0x23
代表
0x0123 十六进制数据
=291 十进制数据
校验码（Checksum）
计算方式：
把所有数据区字节相加（
SUM = byte1 + byte2 + ...）。只取低 8 位（
SUM & 0xFF）。
以下为例程校验换算C 语言实现（Checksum）,这里以6个字节数据为例，实际计算按照实际长度
#include <stdio.h>
#include <stdint.h>
// 计算 8 位校验和（Checksum）
uint8_t checksum_8bit(const uint8_t *data, uint16_t length) {
uint16_t sum = 0; // 16位变量存储总和，防止溢出
for (uint16_t i = 0; i < length; i++) {
sum += data[i]; // 逐字节累加
}
return (uint8_t)(sum & 0xFF); // 取低 8 位
}
int main() {
uint8_t data[] = {0x01, 0x40, 0x00, 0x00, 0x30, 0x39}; // 示例数据
uint8_t checksum = checksum_8bit(data, sizeof(data));
printf("校验和: 0x%02X\n", checksum);
return 0;
}
结束符
固定 0x0D（回车符）
汇总表格
| 字节序号 | RX-M1616 | 介绍 |
|---|---|---|
| 1 | AA | 帧头 |
| 2 | 55 | 帧头 |
| 3 | 01-07 | 代表传感器型号 |
| 4-5 | 0200 | 数据长度 |
| 6 | 传感器A0高8位 | 传感器数据 |
| 7 | 传感器A0低8位 | ... |
| 8 | 传感器A1高8位 | |
| 9 | 传感器A1低8位 | |
| 10 | 传感器A2高8位 | |
| 11 | 传感器A2低8位 | |
| ... | ... | //此处规律省略 |
| 518 | 校验位 | 校验位 |
| 519 | 0D | 0D |
采集器设置协议
在当前波特率下发送这些协议数据有效
数据协议
| 字节数 | 字段名称 | 描述 |
|---|---|---|
| 2 | 帧头 | 固定为 0xAA 0x55 作为数据起始标志 |
| 4 | 命令字 | 见下表 |
| 1 | 结束符 | 固定 0x0D（回车符） |
命令字
第一个字节,设置传感器
0x01 代表当前是RX_M1616M_1KG传感器
0x02 代表当前是RX_M1616M_2KG传感器
0x03 代表当前是RX_M1616M_5KG传感器
0x04 代表当前是RX_M1616M_10KG传感器
0x05 代表当前是RX_M1616M_20KG传感器
0x06 代表当前是RX_M1616M_30KG传感器
0x07 代表当前是RX_M1616M_50KG传感器
...
第二个字节，设置数据发送间隔
0x01 代表设置100ms
0x02 代表设置200ms
0x03 代表设置300ms
0x04 代表设置400ms
0x05 代表设置500ms
0x06 代表设置1000ms
第三个字节，预留
0x00
第四个字节，预留
0x00
举例，如果设置采集器想设置波特率为115200，型号RX_M1616M_1KG，发送间隔是100ms，整个设置帧是
AA 55 01 01 00 00 0D
采集器回复设置ACK
设置成功会回复：
AA 55 00 01 0D
设置失败会回复：
设置错误会回复：AA 55 00 00 0D
